8 сынып. 5 лаб. Сабақ
Зертханалық жұмыстың тақырыбы: Өткізгіштерді тізбектей жалғауды зерттеу
Жұмыстың мақсаты:
- Тізбектей жалғау ережелерінің орындалатынын тексеру.
Күтілетін нәтижелер:
- Тізбектей жалғанған кезде ток күші тізбектің әр бөлігінде бірдей;
- Тізбектей жалғанған кезде толық кернеу тізбек бөлігіндегі кернеулердің қосындысына тең.
Мұғалімге арналған нұсқаулық:
- Оқушыларды әр топта 3 оқушыдан болатындай етіп бөлу.
- Зертханалық жұмысты бастамас бұрын қауіпсіздік ережелерімен танысыңыз:
- Жұмыс парағын жүктеп алу үшін мына сілтеме бойынша өтіңіз:
Теориялық бөлім
Тізбектей жалғау кезінде бірінші өткізгіштің ұшына екіншісінің бас жағын жалғайды, екіншісінің ұшына үшіншісінің бас жағын жалғайды және т.с.с.
Өткізгіштерді тізбектей жалғау ережелері:
Дереккөздер:
- Өткізгіштерді тізбектей және параллель жалғау. (2018). Физика. Жалпы білім беретін мектептің 8-сыныбына арналған оқулық.
Практикалық бөлім
Тәжірибе.
Жұмыс барысы:
1-қадам.

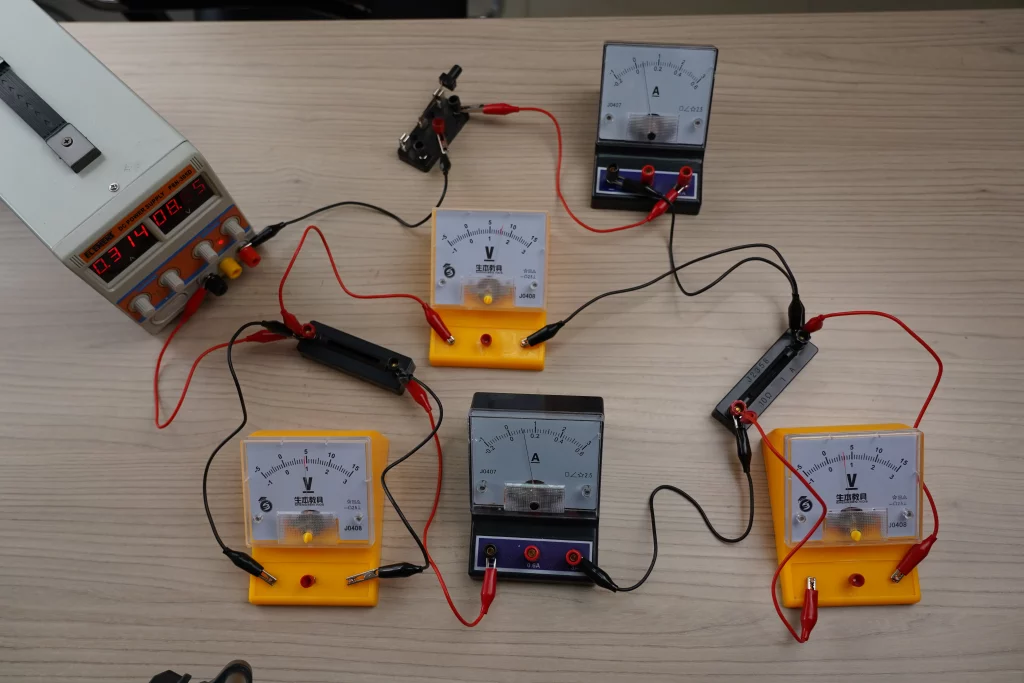

Фотода көрсетілгендей тізбек құрастырыңыз. Кілтті тұйықтаңыз. Амперметрлердің I1, I2 және вольтметрлердің U, U1, U2 көрсеткіштерін жазып алып, кестеге енгізіңіз.
2-қадам. Тізбектей жалғау ережелерінің сақталуына көз жеткізіңіз.
3-қадам. Ом заңына сүйініп, резисторлардың кедергілерін есептеңіздер:
Нәтижелерін кестеге енгізіңіз. Алынған R мәнін кедергілер қосындысымен R1 + R2 салыстырыңыз.
4-қадам. Кернеу мен кедергі арасында мына қатынастың орындалуын тексеріңіздер:
5-қадам. Есептеулер нәтижесі бойынша қорытынды жасаңыздар.
Зерттеу бөлімі
| U1, В | U2, В | U, В | I1, А | I2, А | R1, Ом | R2, Ом | R, Ом |
Қорытынды жасау барысында, осы сұрақтарға жауап беріңіз:
- Өткізгіштерді жалғау тізбектей тәсілін не деп атайды?
- Тізбектей жалғау кезінде ток күші, кернеу мен кедергі қалай есептеледі?
Қорытынды
Ток күші тізбектей жалғанған бөліктерде бірдей. Ал толық кернеу тізбектей жалғанған өткізгіштердің қосындысына тең.
