Урок 2
Работа над созданием анемометра
Слушатели собирают модель по инструкции
- Собирают модель анемометра
- Собирают датчики скорости для анемометра
Слушатели собирают модель по инструкции
Можно дополнительно предложить мини-конкурс на самую креативную модель
Инструкции к сборке
Создание модели анемометра

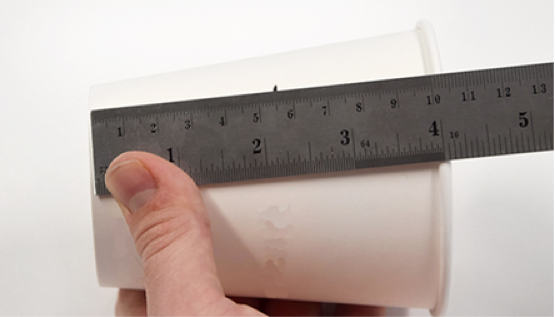

- Проведите пунктирную линию на 5,5 см вверх от дна стаканчика по всей окружности
2. Соедините штрихи, чтобы получилась сплошная линия. Разрежьте стаканчик по линии.

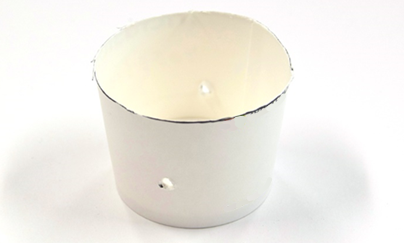

3. Сделайте два отверстия с помощью канцелярской кнопки, прямо напротив друг друга, на расстоянии 2 см от дна стаканчика.

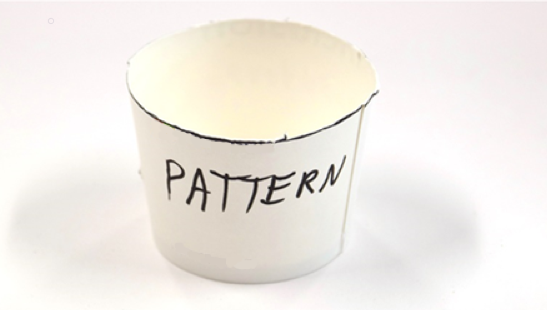

4. Обозначьте этот стаканчик как шаблон

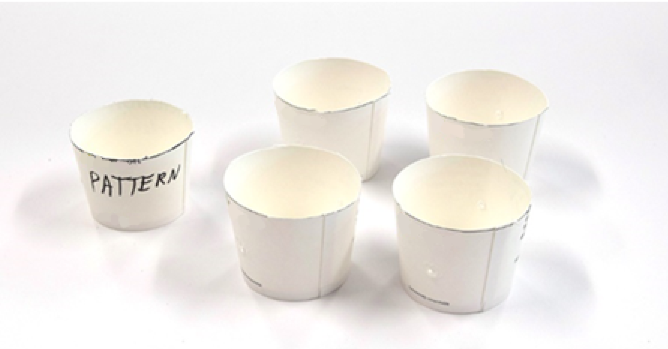

5. Вложите другие стаканчики в шаблон. Нарисуйте линию по краю выкройки, затем вырежьте и пробейте отверстия в каждом оставшемся стаканчике по линии.

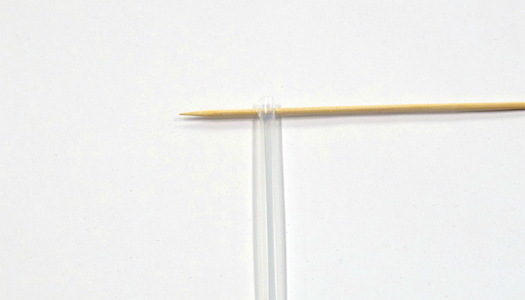

6. Проткните два отверстия в соломинке канцелярской булавкой на расстоянии 0,5 см от конца. Отверстия должны быть прямо напротив друг друга.
7. Вставьте шпажку через отверстия.

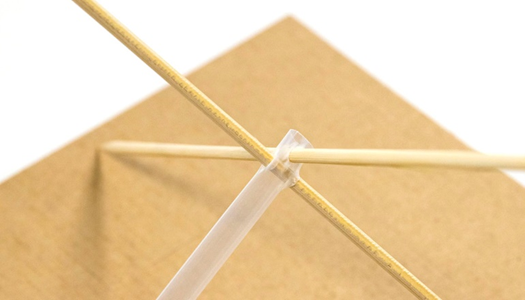

8. Повторите шаг 6, сделав отверстия немного ниже уровня первого, сместив их на 90°, чтобы при вставке второго вертела образовалась буква X.
9. Снимите шпажки с соломинки. Отметьте 24 см и отрежьте оба конца с тупого конца, надрезав и защелкнув по надрезу. Откажитесь от острого конца.

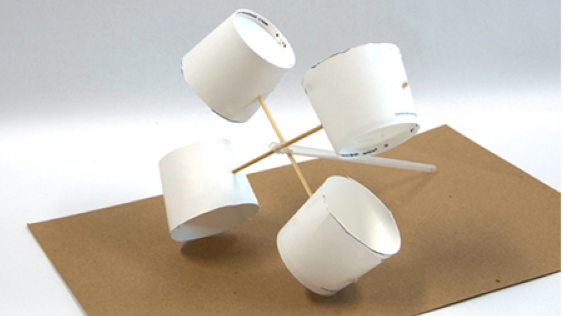

10. Прикрепите ветровые чашки, расположив их так, чтобы все смотрели в одном направлении, и прикрепите чашки к шпажке с помощью горячего клея.

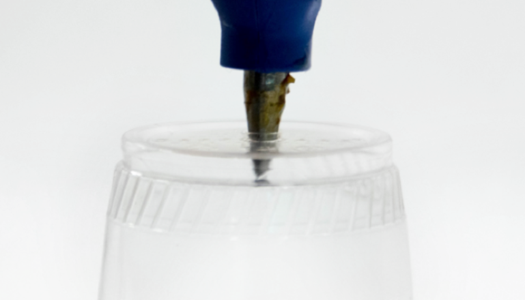

11. Используйте наконечник, чтобы проплавить гладкое отверстие в дне чашки, достаточно широкое, чтобы через него могла пройти соломинка.

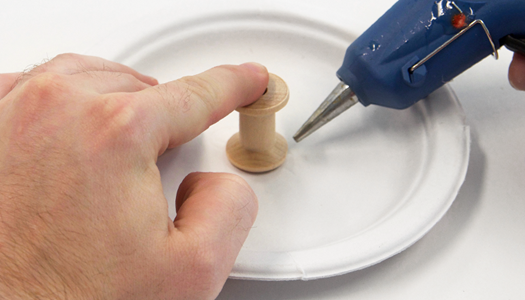

12. Приклейте катушку к центру тарелки, избегая попадания клея в отверстие.

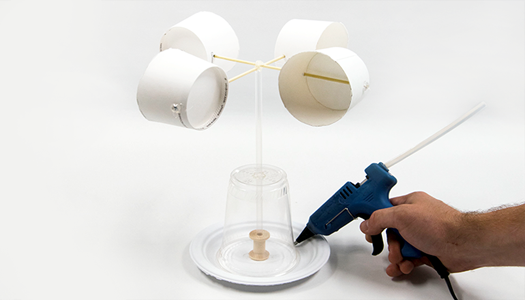

13. Поместите пластиковый стаканчик по центру катушки и пластины. Вставьте и выровняйте ветровые чашки и соломинку. Приклейте край чашки к тарелке.
14. Проверьте его, подув на чашки, чтобы убедиться, что он легко вращается.

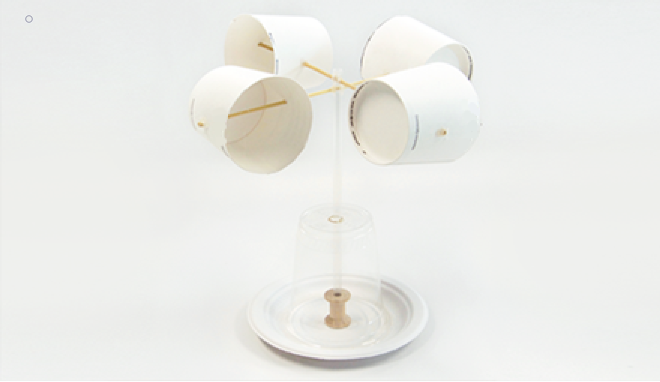

Вы завершили базовый анемометр. Это также будет использоваться в дальнейшем!
Определите вручную скорость ветра
1. Сделайте отметку на одном стаканчике, чтобы облегчить подсчет оборотов.
Измерьте скорость ветра на открытом воздухе или используйте фен, вентилятор. С помощью секундомера посчитайте, сколько раз символ проходит определенную точку в течение 10 секунд
.2. Количество оборотов: Чтобы рассчитать количество оборотов в секунду, разделите количество оборотов на 10.
Оборотов в секунду: Теперь определите длину окружности вращения (3,14 x диаметр конструкции ветровой чаши). Диаметр — это длина шпажки, соединяющей две ветряные чашки
3. Окружность вращения: Чтобы определить расстояние (в см), пройденное за секунду, умножьте число оборотов в секунду на длину окружности.
4. Пройденное расстояние за секунду: Чтобы определить расстояние (в см), пройденное за 1 час, умножьте расстояние, пройденное за одну секунду, на 3600.
Расстояние, пройденное за один час: Чтобы перевести это в км/ч, разделите расстояние (см), пройденное за один час, на 100 000. Это даст вам скорость ветра в км/ч.Скорость ветра в км/час
Заполните таблицу:
| Сколько оборотов за 1 секунду, COUNT | Длина окружности,C | Расстояние (в см), пройденное за секунду, COUNT * C | Расстояние (в см), пройденное за 1 час,(COUNT * C) *3600 | Расстояние в км\ч,((COUNT * C ) *3600)/100 000 |
Добавить датчик для определения скорости
- Сделайте два небольших параллельных надреза на конце соломинки.

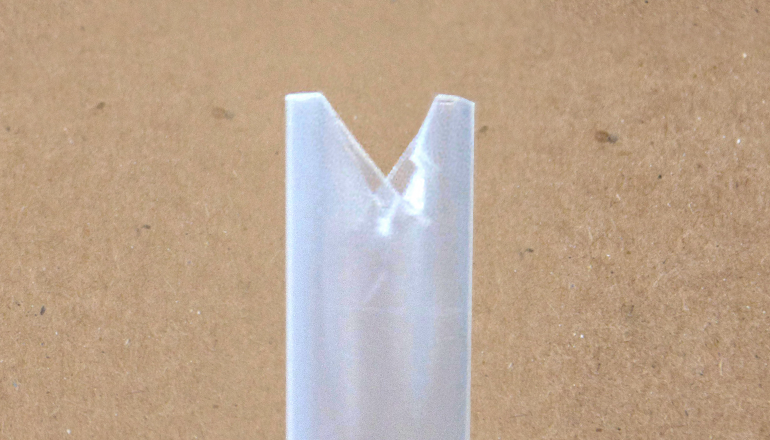

2. Это будет служить настройкой для геркона.

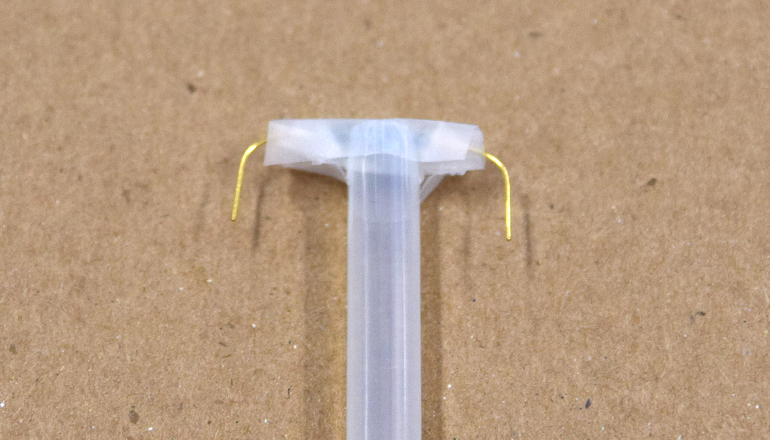

3. Вставьте геркон в пазы и закрепите лентой. Согните оба провода вниз. Будьте осторожны, так как геркон очень хрупкий.

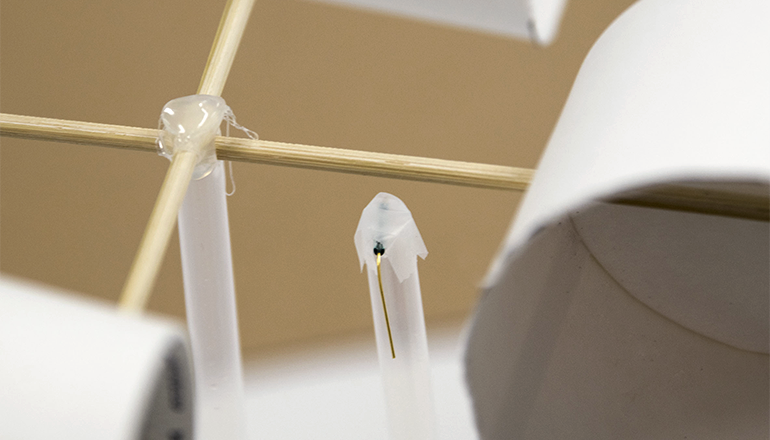

4. Затем прикрепите эту соломинку скотчем к основанию пластиковой чашки. Верхняя часть должна располагаться чуть ниже шпажки, чтобы не прерывать движения.

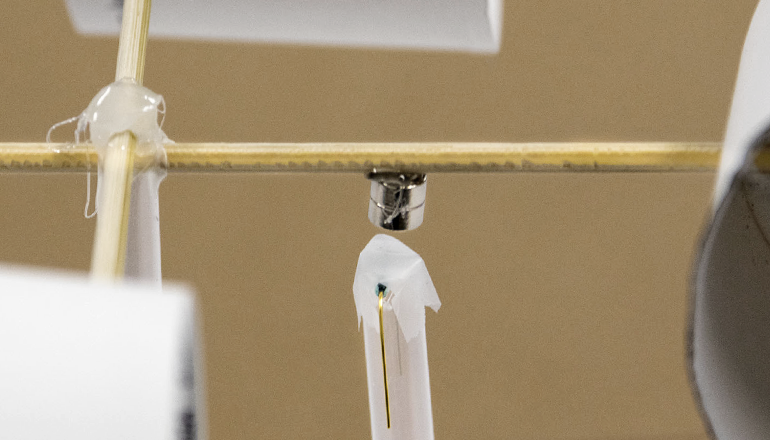

5. Приклейте магниты к шпажке так, чтобы они проходили прямо над герконом. Отрегулируйте ленту соломинки по мере необходимости. Слабый щелчок слышен, когда магниты проходят над герконом.

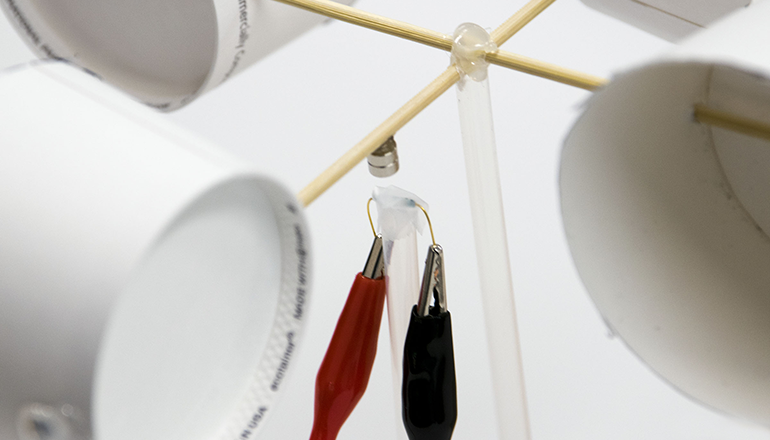

6. Наконец, подсоедините зажимы типа «крокодил» к двум проводам на герконе.
