1-сабақ

Мұғалімге нұсқаулық

— Оқушыларды топтарға бөліңіз;
— Оқушыларды сабақтың тақырыбымен таныстырыңыз (кіріспеге 5-10 мин);
— Нұсқауларды орындаңыз;
— Бірінші аптада қағазға үй жоспарын салу керек;
— Екінші аптада осы үйдің 3D үлгісін жасау керек;
— Үшінші аптада AR көмегімен қағазға 3D моделді проекциялау керек;
— Үй тапсырмасына назар аударыңыз;
— Жобаны бағалау үшін бірінші аптада осы материалды (PBL rubrics) оқушыларға беріңіз:
— оқушылар қандай критерийлерге дайындалу керектігін алдын ала түсінуі керек;
— оқушылар өз әріптестерін өз бетінше бағалай алуы керек.

Жоба мақсаты

— Үйдің жоспарын жасауды үйрену;
— Үйді 3D форматында модельдеу;
— AR технологиясымен танысу және оны үй жобасына қолдану.

Кіріспе

Біздің көпшілігіміз өз үйімізге ие болғымыз келеді, және дайын үйді сатып алу ғана емес, сонымен қатар жоспарлауда және дизайндағы барлық қалауларымыз болатын арман үйін салсақ дейміз.

Үй жобасын жасау өте күрделі процесс. Мамандар алдағы барлық жұмыстарды қатаң дәйектілікпен толық сипаттауы керек. Эскиздік жоба болашақ құрылымның барлық жағынан және бөлімдегі бейнесін, материалдар тізімін және олардың санын, шатырдың түрін және қабырғалардың қалыңдығын, жүктемелерді есептеумен байланыс жоспарын және т.б. қамтиды.

Үй жобасын құру бірнеше сатыда жүреді. Сәулет бөлімі есіктер мен терезелердің өлшемдері мен орны, қабырғалардың қалыңдығы мен шатырдың пішіні көрсету, барлық бөлмелердің орналасу жоспарын жасау бойынша жұмыс жасайды. Құрылымдық бөлімде құрылыстың барлық элементтерінің іргетасы, мұржасы, жүк көтергіш қабырғалары, ара-қашықтықтар және т.б. егжей-тегжейлі сипатталған. Дизайн бөлігінде безендіру үшін қолданылатын түстер таңдалады, сәндік элементтер қарастырылады, ыңғайлы өмір сүру үшін жиһаз бен техниканың орналасу жоспары жасалады.

Практикалық бөлім

Үйдің толық жобасын жасау өте күрделі процесс болса да, кәсіби білім мен дағдыларды қажет етсе де, осы сабақта біз үй бөлмелерінің орналасуын шешіп, жоспар құра аламыз.

Ең алдымен, болашақ үйіңіз туралы ойланыңыз. Үйде қалаған бөлмелердің тізімін жасаңыз. Мысалы, қонақ бөлме, жатын бөлме, ас үй, кіреберіс, жуынатын бөлме, питомник. Сізге сол бөлмелердің қайсысы керек, гараж немесе терраса болғанын қалайсыз ба? Бөлмелердің мөлшері мен орналасуын шешіңіз. Төмендегі кеңестерді пайдаланып, қағазға эскиздер жасай аласыз.

Қонақ бөлмесі. Көптеген жағдайларда бұл ең үлкен бөлме. Қонақ бөлменің ауданы тұратын адамдардың санына байланысты. Мұнда әдетте камин, үлкен теледидар орнатылады және панорамалық терезе әдемі көрінеді немесе террасаға шығуға болатындай етіп жасауға болады. Қонақ бөлмеге жатын бөлмелерден, дәретханадан және ваннадан есіктер шықпауы тиіс.

Жатын бөлме. Жатын бөлмелердің ауданы өте үлкен емес және өте кішкентай болмауы керек. Жатын бөлмелердің саны отбасының құрамына байланысты. Мысалы, біреуі ата-аналарға, ұлдар мен қыздарға бөлек бөлме деген сияқты. Терезелер жол немесе қоршау емес, аулаға қарағаны дұрыс.

Ас үй. Ас үйдің орналасуы асхана немесе қонақ бөлме арасында қозғалуға ыңғайлы болуы керек. Қазіргі заманғы үйлерде ас үй залмен немесе қонақ бөлмесімен біріктірілген, бірақ оларды сәндік бөлімдермен немесе кем дегенде әр түрлі әрлеу түрлерімен аймақтарға бөлген дұрыс. Бөлме ауданы мен ас үй жиһазы күнделікті тағам дайындауға ыңғайлы болуы керек.

Санузел. Дәретхана мен ваннаны бөлек жасауға немесе біріктіруге болады, бұл әркімнің таңдауы. Егер ол жатын бөлмелеріне жақын болса, жақсы. Қонақ бөлмеге немесе ас үйге шықпауға кеңес береміз. Мұнда табиғи жарық соншалықты маңызды емес, сондықтан біз күн жағын басқа бөлмелерге қалдырамыз, ал мұнда терезелер ауланың көлеңкелі жағына шығуы мүмкін.

Кіреберіс және дәліз. Екі адамның еркін өтуі үшін орын қалдыру керек. Барлық есіктерді дәлізге шығаруға болады, бірақ есіктер ашылған кезде өтуге немесе бір-біріне кедергі жасамауы керек. Ішкі есіктер үшін бір метрдей қабырда орын қалдырамыз.

Қалған шаршы метрлерге жабдық бөлмелерін, киім-кешек бөлмелерін өз қалауыңыз бойынша жасай аласыз.

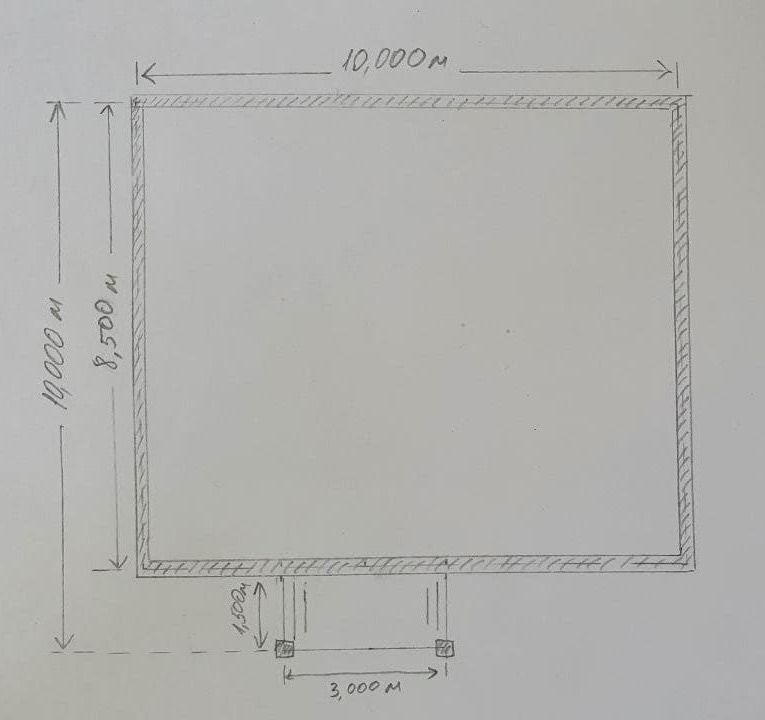

Енді эскиздер дайын болғаннан кейін үйдің нақты сызбасын сызыңыз. 1:100 немесе 1:50 масштабын таңдаңыз. Яғни, 1 см 1 метрге немесе 1 см 0,5 м-ге тең. Қабырғалардың қалыңдығына екі жағынан шегініс жасай отырып, алдымен параллель сызықтар сызыңыз. Қабырғалардың периметрін көлеңкелеңіз.

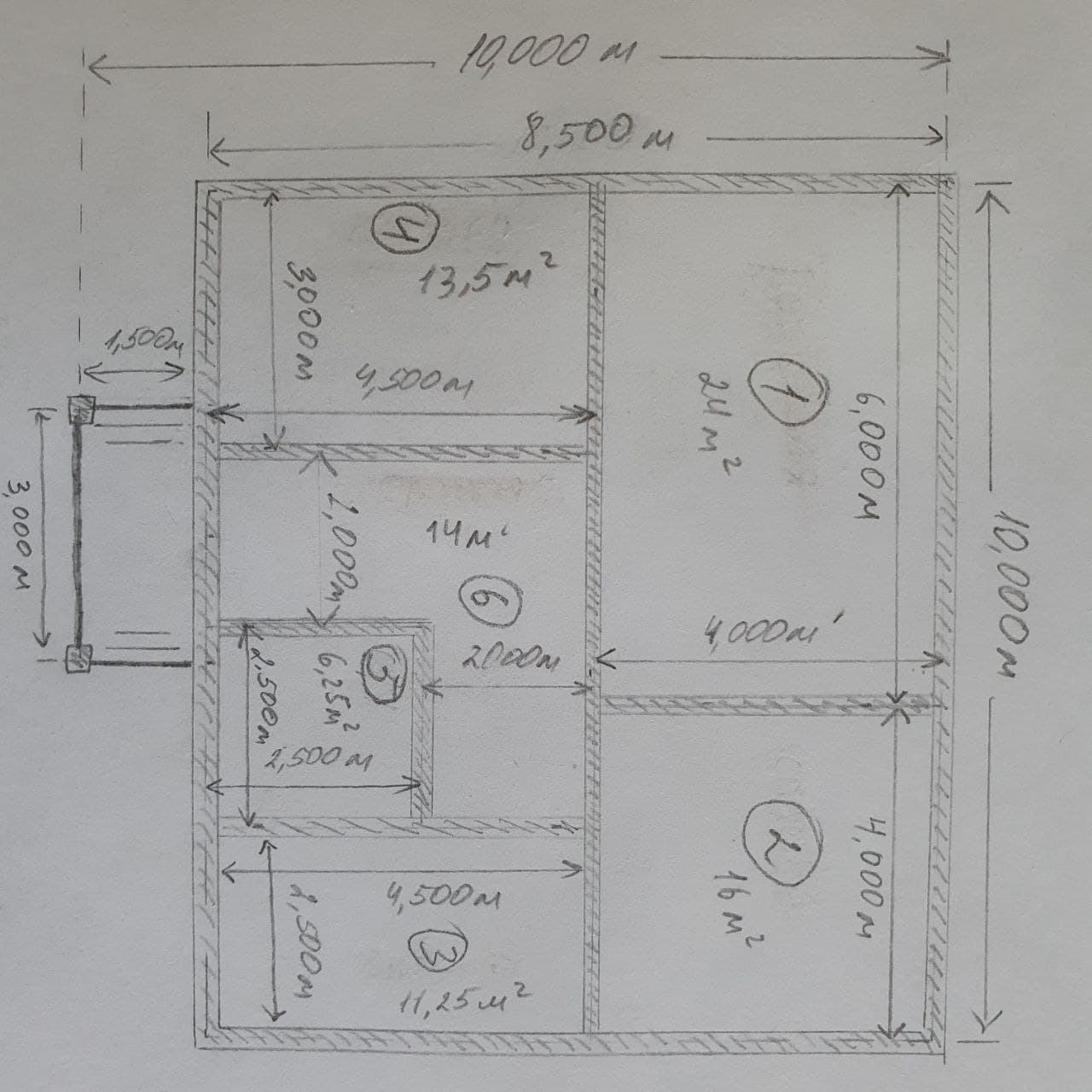

Енді сіздің жоспарыңызға сәйкес ішкі қабырғаларды салуға кірісіңіз. Суретте қабырғалардың ұзындығы, бөлмелердің ауданы барлық өлшемдері болуы керек.

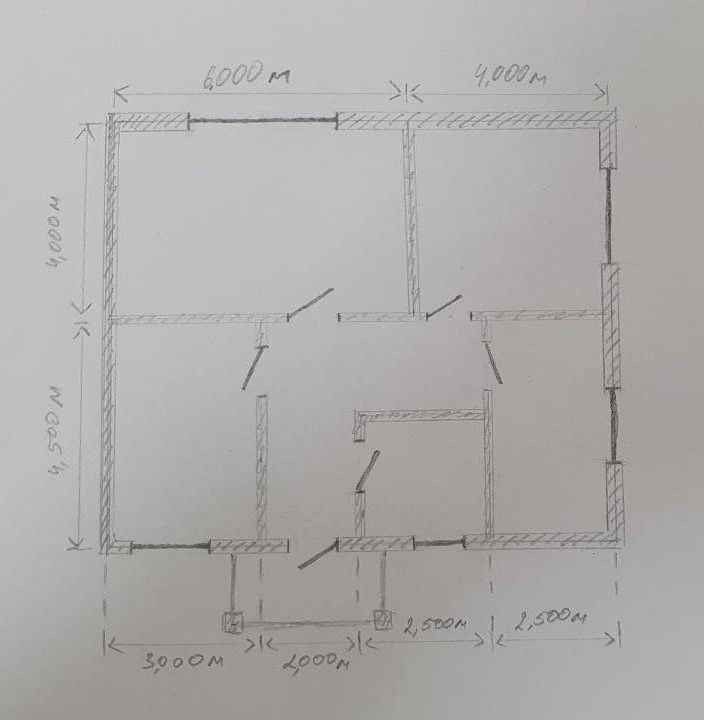

Осыдан кейін есіктер мен терезелердің орнын көрсету керек.

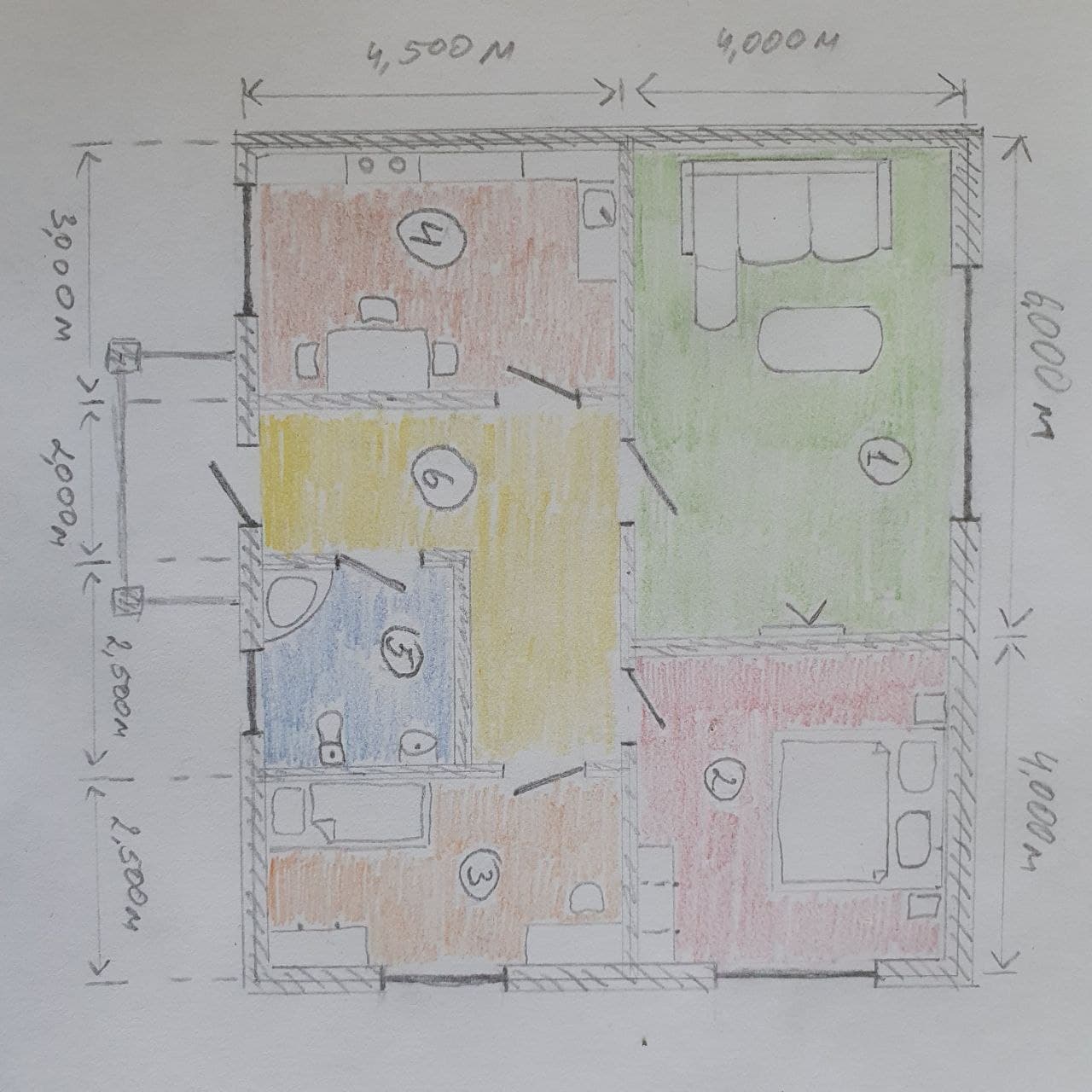

Енді бөлмедегі жиһаздардың орнын көрсете аласыз.

Үй жобасы дайын. Суретте қарапайым дизайндағы кішкентай үй көрсетілген. Осындай кішігірім жоба оның құрылысына жұмсалатын шығындарды азайтуға мүмкіндік береді. Артық ештеңе жоқ және жайлы өмір сүру үшін қажет нәрсенің бәрі бар. Жаңбырдан қорғайтын жабық кіреберіс бар. Жалпы және жеке аймақтарды бөлетін шағын кіреберіс бар. Сол жақта қонақ бөлмесі мен ас үй, ал оң жағында екі жатын бөлме бар.
