2-сабақ
Жел генераторын орнатудың орындылығы
Шағын жел электр станциялары бүгінде нақты үнемдеуге қол жеткізуге мүмкіндік беретін балама электр көзі ретінде кеңінен қолданылады. Мұндай құрылғылар, әдетте, жазғы коттедждерде, негізгі электр желілерінен алыс жерлерде орнатылады. Бірақ бұл адамдардың осы типтегі конструкцияларды көбірек таңдауының жалғыз себебі емес.
Жер иелері толық дербестікке және электр қуатын едәуір үнемдеуге қол жеткізу үшін жел генераторларын сәтті пайдаланады
Алайда, әр аймақ жел турбинасын орнатуға жарамайды. Шағын электр станциясының өндіруші мәлімдеген пайдалану мерзімі ішінде толық жұмыс істеуі үшін аймақтың климаттық жағдайлары арнайы жабдықтардың талаптарына сәйкес келуі керек. Желдің орташа жылдамдығы 4,5-5 м/с белгісінен кем болмауы керек, тек осы жағдайда жел диірменімен құрылымды орнату экономикалық тұрғыдан ақталады. Аймақтар бойынша желдің орташа жылдық жылдамдығы туралы өрескел мәліметтерді білу үшін арнайы жел картасын қарау керек. Дәлірек ақпаратты анемометр мен сигналды оқу құрылғысы арқылы алуға болады. Жақын ғимараттар мен ағаштар нәтижелерді бұрмаламауы үшін өлшеу жүйесін биіктікте орнату керек.
Егер сіз үйге арналған жел шағын электр станциясын орнатуды шешсеңіз, бос орын туралы да ойлануыңыз керек. Айта кету керек, жел пышақтармен “еркін жүруі” керек, ал жолда кедергілерсіз оларға әр түрлі жағынан жетуі керек. Сондықтан ауа массалары қысымның және желдің жылдамдығының тиісті өсуімен тығыздалатын төбелердің шыңдары жел турбинасын орнату үшін өте қолайлы орын болып саналады. Теңіз аймақтары мен дала аймағы да қолайлы деп саналады.
Жұмыстың практикалық бөлігі
1 қадам. Үй макетін картон бетінде сызып алыңыз . Үйдің өлшемдері келесі суретте көрсетілген.
2 қадам. Үйдің макетін келесі суретте көрсетілгендей, қызыл сызықтарға қарап отырып кесіп алыңыз.

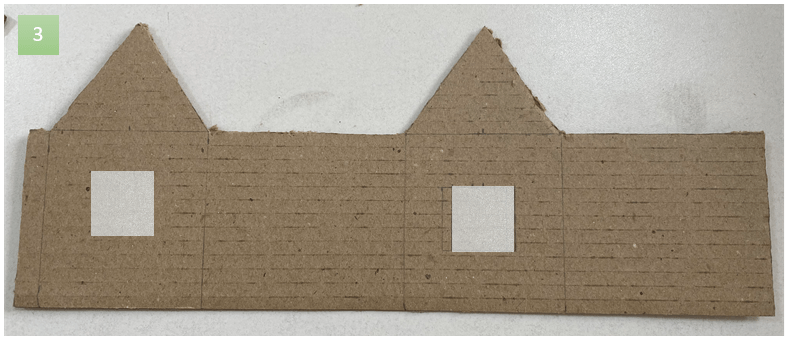

Келесі бөлшек шығуы керек

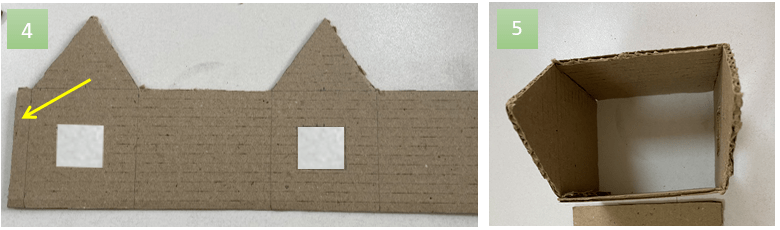

3 қадам. Үй қабырғасының шеткі бөлігін, картонның қарама-қарсы жағында орналасқан үйдің ішкі қабырғасына желімдеп (сары түсті көрсеткішпен көрсетілген) үй корпусын жинаңыз.
4 қадам. Картонның бір бөлігіне үй шатырының макетін салыңыз. Шатырдың өлшемі келесі суретте көрсетілген:
5 қадам. Суретте көрсетілген қызыл сызықтарға сәйкес шатырдың орналасуын кесіңіз

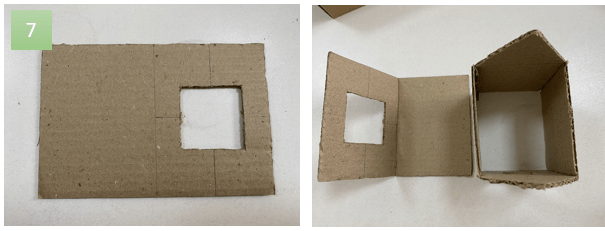

Келесі бөлшекті алу керек

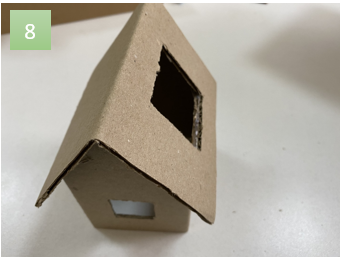

6 қадам. Үйдің корпусына шатырды жабыстырыңыз

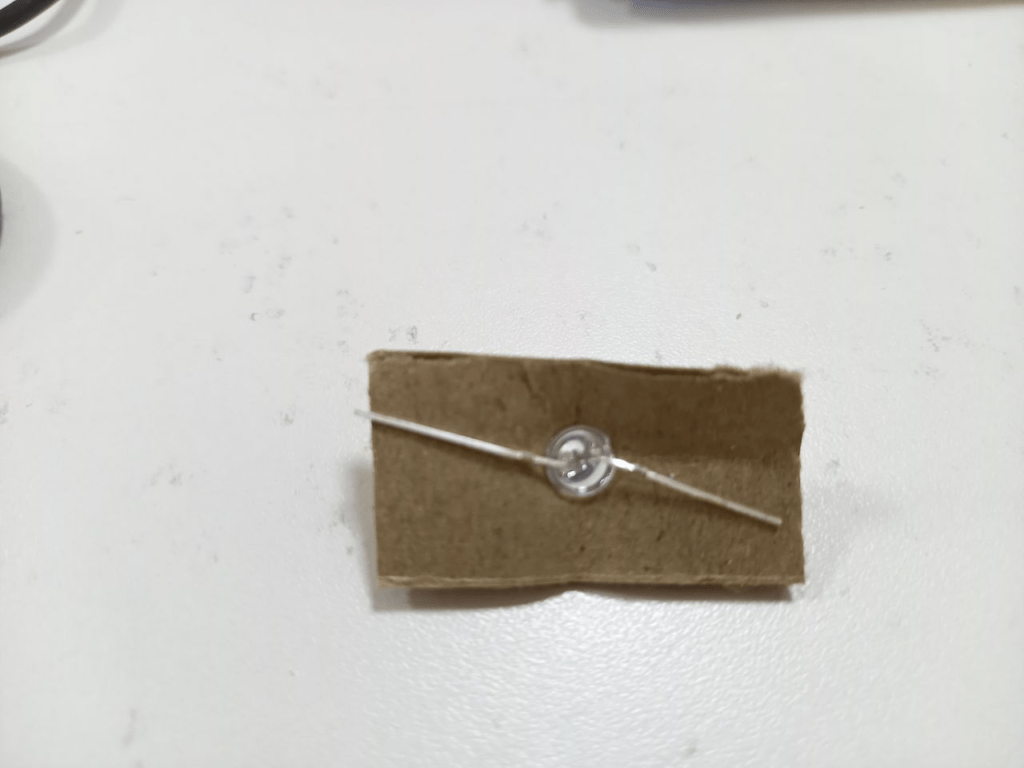

7 қадам. Біз картонның қалған бөлігін аламыз, жарық диодын орнату үшін оған тесік жасаймыз

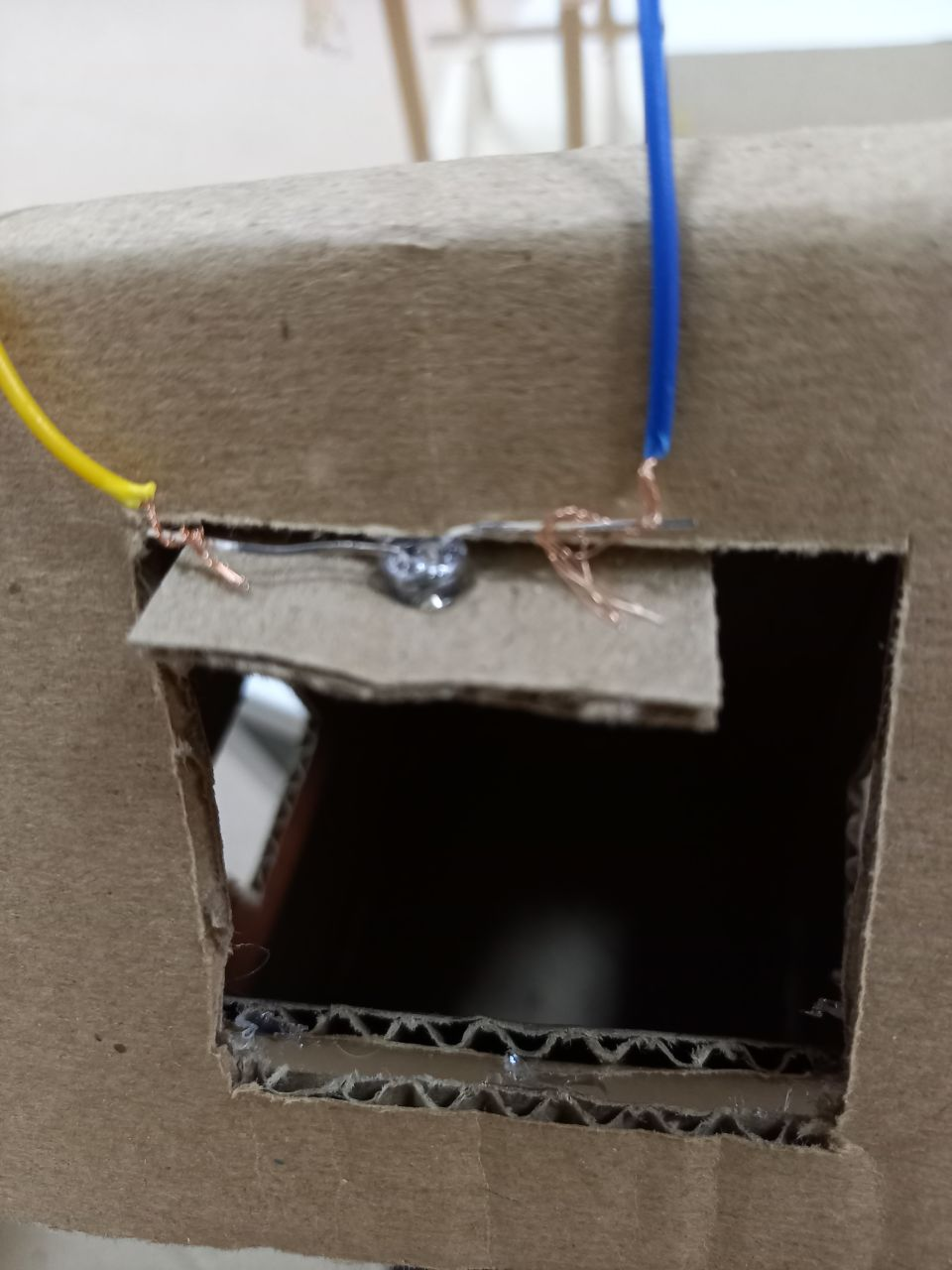

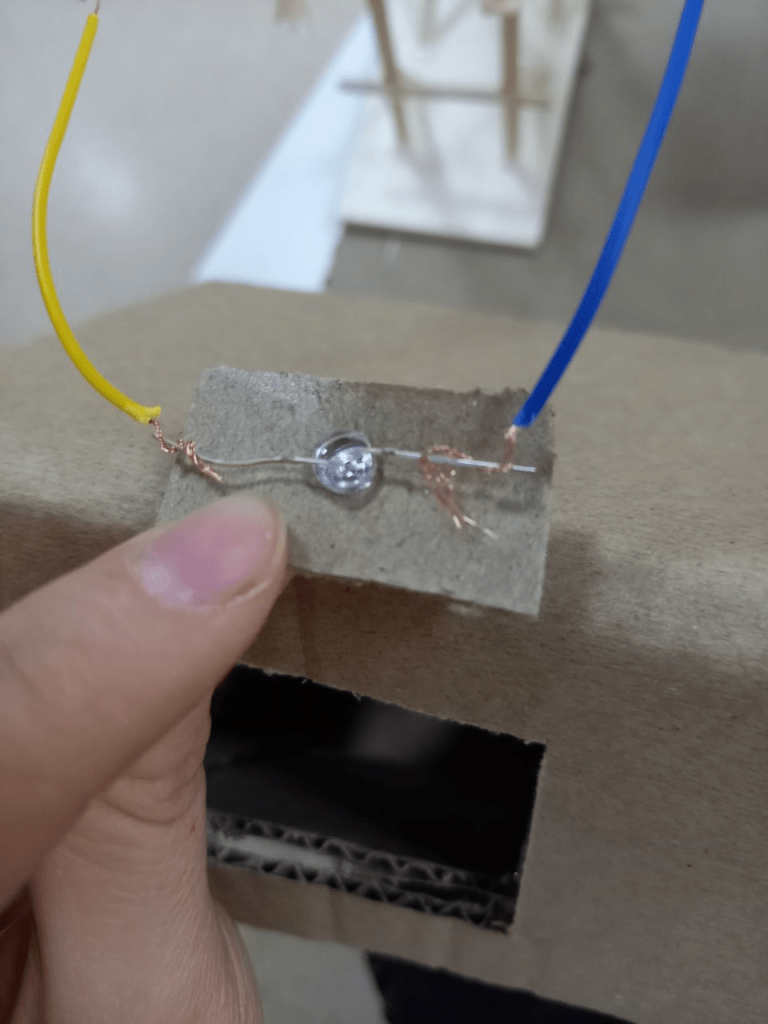

8 қадам. Біз сымдарды Жарық диодына қосамыз, ал жарықдиоды бар картонды үйдің төбесіне ыстық желімімен бекітеміз
