3-апта

Бұл сабақта оқушылар:

• астроностың электр схемасын құрастыру
• астро шұлығын тақтаға қосыңыз
• мәліметтерді көрсетуге арналған программаны жазу

Сіз тыңдаушылардың деңгейінен өтіп, дайын үлгісіз сенсорларды тақтаға қосуды ұсына аласыз.

Сенсорлар қарапайым түйме немесе қысым сенсор принципіне сәйкес қосылады:

• бір электрод тікелей оңға (5В)
• екінші электродты аналогтық портқа тікелей
• Екінші электродқа 10К резистор да қосылған
• резистордың екінші электроды минусқа (GND) қосылған.

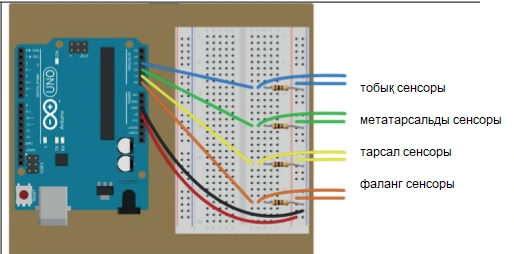

Датчиктерді тақтаға қосыңыз

Сондай-ақ, оқушылардың деңгейіне байланысты сенсорлардан деректерді көрсету үшін бағдарлама жазуға болады

Деректерді шығару үшін порт мониторын пайдалану керек

void setup() {

 pinMode(A0,
INPUT);

 pinMode(A1,
INPUT);

 pinMode(A2,
INPUT);

 pinMode(A3,
INPUT);

 Serial.begin(9600);

}

void loop() {

  int lodyzh =
analogRead(A0);

  int predP =
analogRead(A0);

  int plys=
analogRead(A0);

  int falan =
analogRead(A0);


Serial.print(lodyzh);


Serial.print(" ");


Serial.print(predP);


Serial.print(" ");


Serial.print(plys);


Serial.print(" ");


Serial.println(falan);

    delay(100);

}
