1-сабақ
Мақсат
Қазақстан Республикасының мұнай өнеркәсібін зерттеу. Мұнай өндіру саласында ғылыми-зерттеу жұмыстарын жүргізу.
Штангалы сорғы қондырғыларын жобалау.
Мұнай айдау механизмін жобалау. Мұнайдың физикалық және химиялық анализі.
Статистикалық мәліметтер. Презентация.
Пәнаралық байланыс:
– Химия (химиялық технология, мұнай және газ өндіру және т.б.)
– Техника/физика (электроника, электролиз, өлшеу құралдарымен жұмыс)
– Математика (ақпаратты, статистикалық мәліметтерді жинау және талдау)
Мұғалімге арналған нұсқаулық
Жобаны бағалау үшін бірінші аптада студенттерге осы материалды (PBLrubrics) беріңіз:
– оқушылар қандай критерийлерге дайындалу керектігін алдын ала түсінді;
- студенттер өз әріптестерін өз бетінше бағалай алды.
Жұмысты бастамас бұрын сыныпты 4-5 оқушыдан тұратын командаларға бөліңіз.
Электрондық құрылғылармен жұмыс істегенде нұсқауларды орындаңыз (ағымдағы).
Практикалық бөлімге дейін барлық қажетті материалдар мен құрылғыларды зерттеңіз.
Теориялық бөлім
Мұнай және газ өнеркәсібі Ресей Федерациясының маңызды салаларының бірі болып табылады, сондықтан мұнай өндірудің ең тиімді, үнемді және қауіпсіз әдісін анықтау және таңдау маңызды. Мұнай өндірудің үш негізгі әдісі бар:
- субұрқақ;
газ көтергіш;
- сору.
Ағынды әдіспен мұнай қабаттың табиғи энергиясы есебінен жер бетіне шығады. Егер энергия жеткіліксіз болса, онда не газлифт, не айдау әдісі қолданылады. Сорғы әдісі қолданылатын сорғы немесе сорғы қондырғысының түріне байланысты тағы бірнешеге бөлінеді. Электрлік ортадан тепкіш сорғы қондырғылары (ESP), электр бұрандалы сорғы қондырғылары (UEVN), сорғыш штангалы сорғы қондырғылары (SHSNU) және т.б. Өндірістік ұңғыма қорының 65%-ға жуығы сорғыш штангалы сорғы қондырғыларымен жұмыс істейді. Төмен қарқынды және қалпына келтіру қиын қорларды игеруде ШНУ пайдалану үлесі артады.

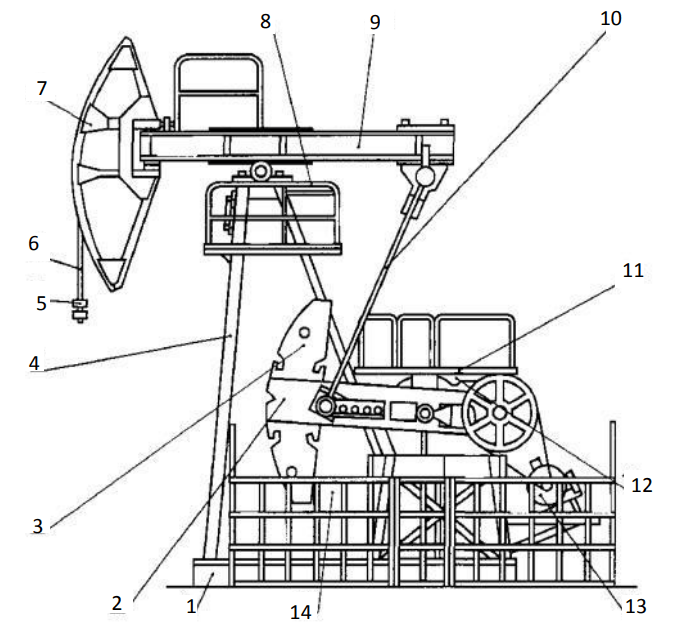

Теңестіру сорғы қондырғысы: 1 — жақтау; 2 — иінді; 3 — теңестіру құрылғысы; 4 — сөре; 5 – ұңғыма сағасының штангасының аспасы; 6 — траверс; 7 — баланстауыш басы; 8 — жоғарғы платформа; 9 — балансизатор; 10 — шатун; 11 — бақылау алаңы; 12 — редуктор; 13 — жетек қозғалтқышы; 14 — қорғаныс қоршауы
Штангалы ұңғы сорғы қондырғылары (ШСНУ) қабат сұйықтығын ұңғымадан жер бетіне көтеруге арналған.
Дереккөздер:
- Штанговые скважинные насосные установки: конструирование и расчет: учебное пособие / А.Л. Попов, А.Н. Вихарев, А.Э. Абанов, М.В. Теселкин; Сев. (Арктич.) федер. ун-т. – Архангельск: САФУ, 2016. – 90 с.
- https://ru.freepik.com
Практикалық бөлім
Қадам 1. Балмұздақ таяқшаларын (кең) алыңыз және екіге бөліңіз.

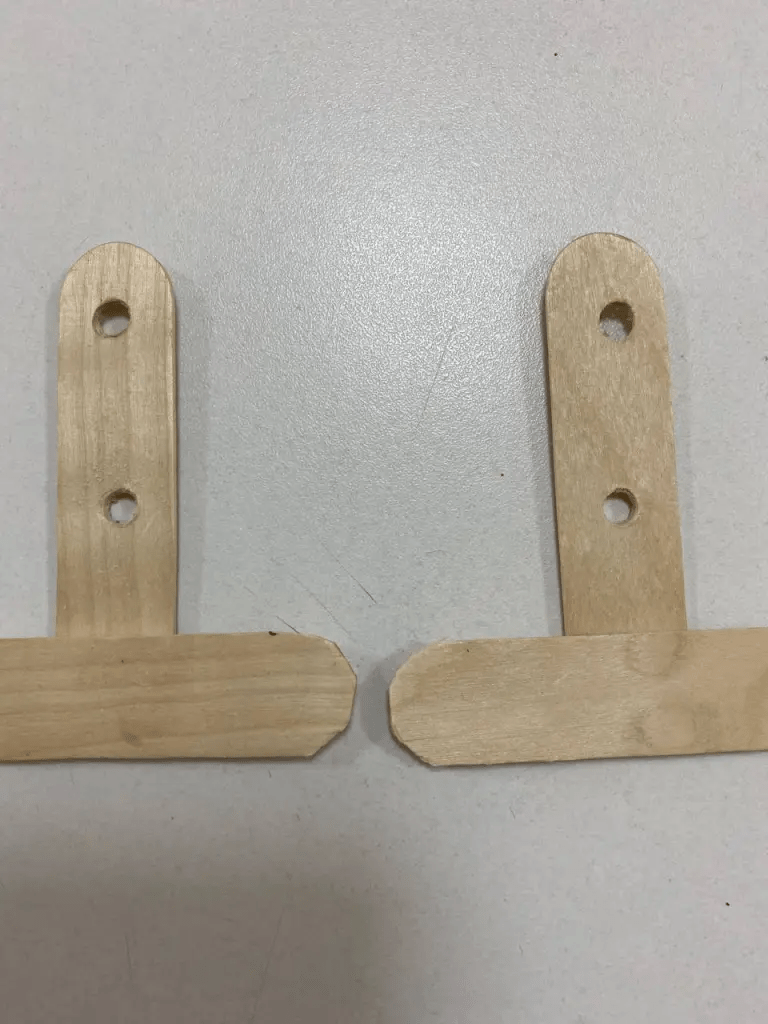

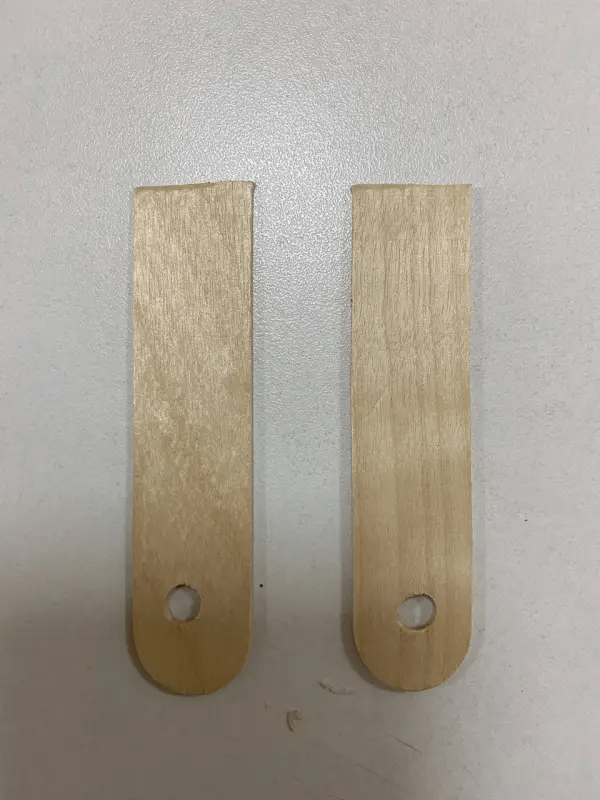

Қадам 2. Тағы бір таяқша алыңыз, оны да екіге бөліңіз, содан кейін ұштарында тесік жасаңыз.

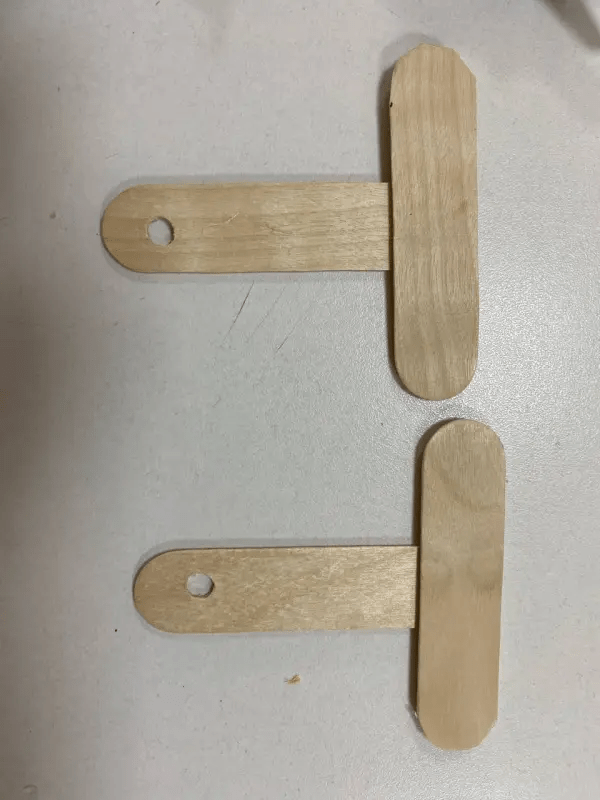

Қадам 3. Бөліктерді терможеліммен байланыстырыңыз
Қадам 4. Таяқтардың ортасынан тағы бір тесік жасаңыз

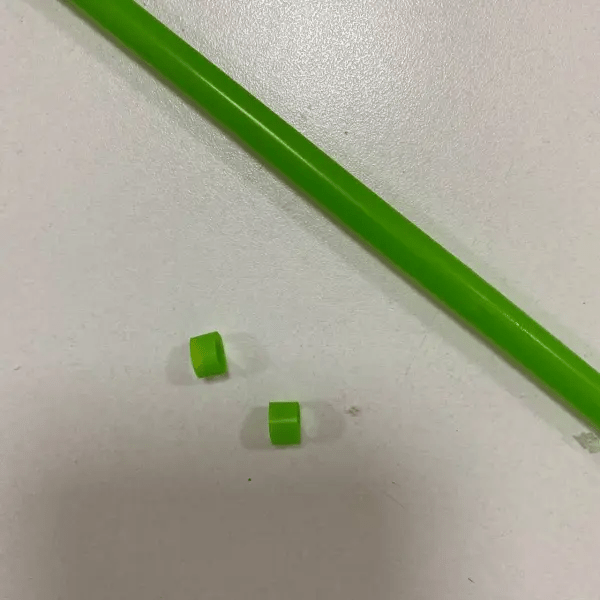

Қадам 5. Шырынға арналған түтікшені дайындап, ұзындығы 0,5 см кесіңіз.

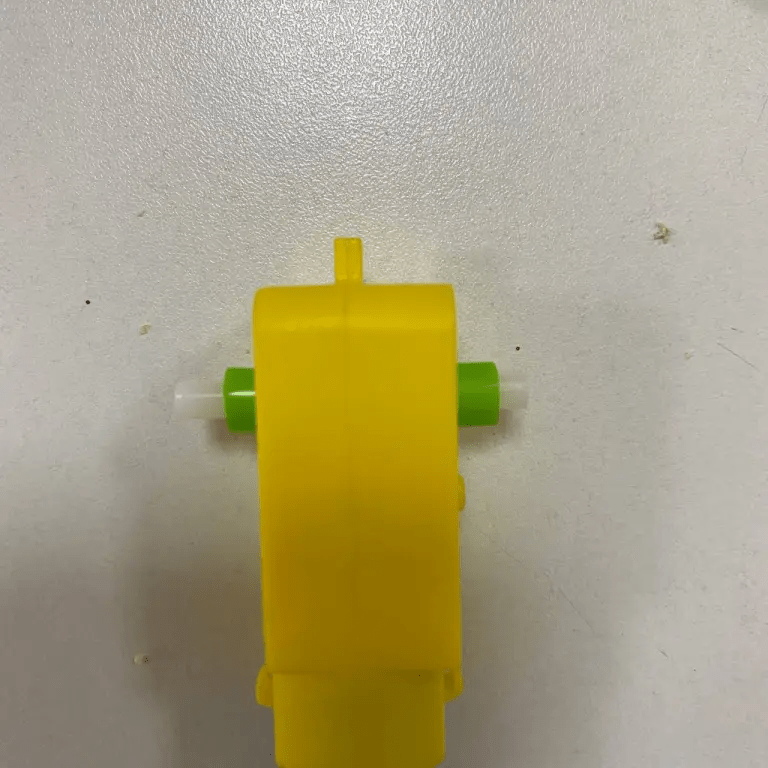

Қадам 6. Содан кейін бөліктерді құбырлардан қозғалтқыш біліктеріне өткізіңіз

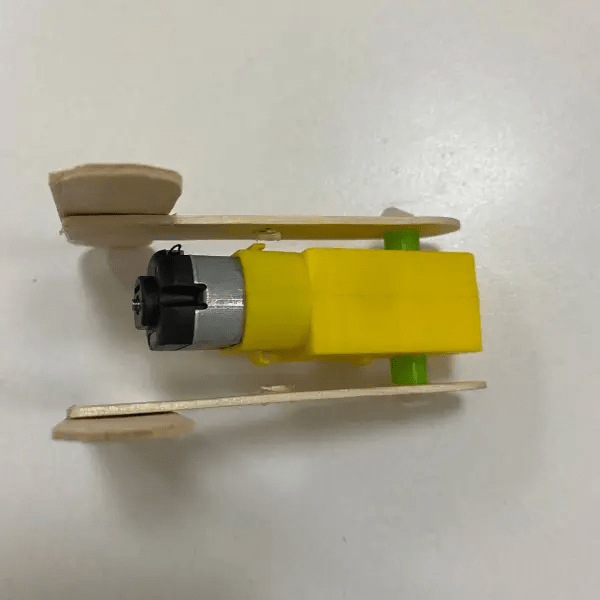

Қадам 7. Дайын бөліктерді біріктіріп, терможеліммен бекітіңіз

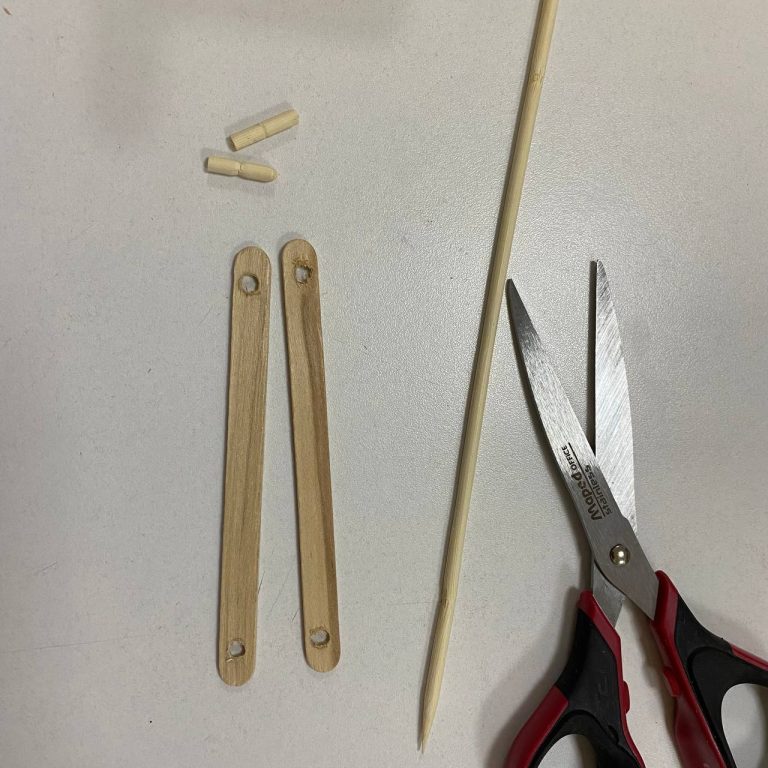

Қадам 8. 2 кішкентай таяқшаны дайындаңыз. Екі жағынан тесік жасаңыз. Және ұзындығы 2 см шпажка дайындаңыз.

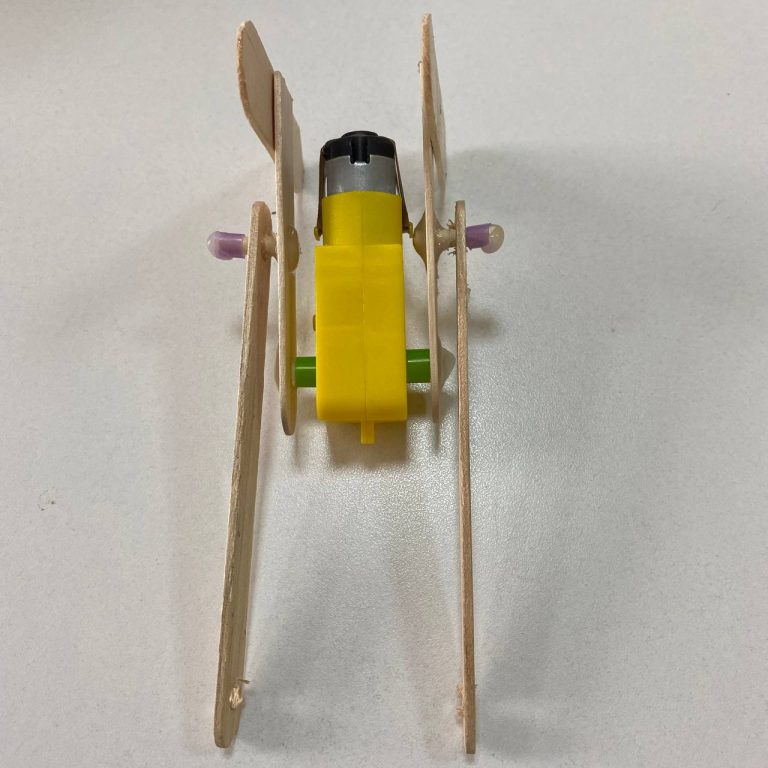

Кейін таяқшаларды дайындалған бөліктердің ортасына бекітіп, 2-суретте көрсетілгендей терможеліммен бекітіңіз.
Үйге тапсырма
Бүкіл топпен Қазақстан Республикасының мұнай-газ өнеркәсібі саласында зерттеу жүргізіңіз:
1.Туған жер. Қазақстанда қандай кен орны бар. Картадағы атауларды көрсетіңіз. Не өндіріледі және қандай мөлшерде. Сондай-ақ өндірушілер (компания және Қазақстан Республикасының үлесі).
2.Қайта өңдеу. Мұнай өнімдері өңделетін және өндірілетін жерде. Қанша зауыт? Сондай-ақ картадан көрсетіңіз. Нені өндіреді және өндірушілер.
3.Мұнай алу үшін қандай әдістер қолданылады.
4.Өз таңдауыңыз бойынша презентация дайындаңыз.
Топтың әрбір мүшесі жобаға қатысып, топпен бірге қатысуы керек. Жауапкершіліктерді бөлісу.
