Урок 3

Подключение модели к Arduino

На этом уроке учащиеся:

1. собирают схему подключения астроноска
2. подключают астроносок к плате
3. пишут программу для отображения данных

Можно исходить от уровня слушателей и предложить подключить датчики к плате без готового шаблона

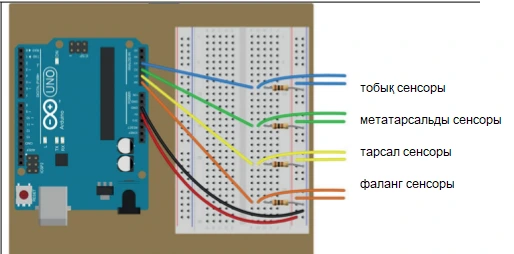

Датчики подключаются по принципу простой кнопки или датчика касания:

• один электрод напрямую на плюс(5В)
• второй электрод сразу на аналоговый порт
• также ко второму электроду подключается резистор на 10К
• второй электрод резистора подключается на минус(GND)

Также в зависимости от уровня учеников можно дать попробовать написать программу для отображения данных с датчиков

Перейдите в раздел “Контент” и введите и сохраните код, указанный ниже:

void setup() {

 pinMode(A0, INPUT);

 pinMode(A1, INPUT);

 pinMode(A2, INPUT);

 pinMode(A3, INPUT);

 Serial.begin(9600);

}

void loop() {

  int lodyzh = analogRead(A0);

  int predP = analogRead(A0);

  int plys= analogRead(A0);

  int falan = analogRead(A0);

    Serial.print(lodyzh);

    Serial.print(" ");

    Serial.print(predP);

    Serial.print(" ");

    Serial.print(plys);

    Serial.print(" ");

    Serial.println(falan);

    delay(100);
