2-сабақ

Бағдаршам макетін жасау

Осы аптада біз бағдаршам жасаймыз

ол үшін бізге 3 жарықдиодтар және картон қағаздар мен сымдар қажет (ұзын)

Практикалық жұмыс

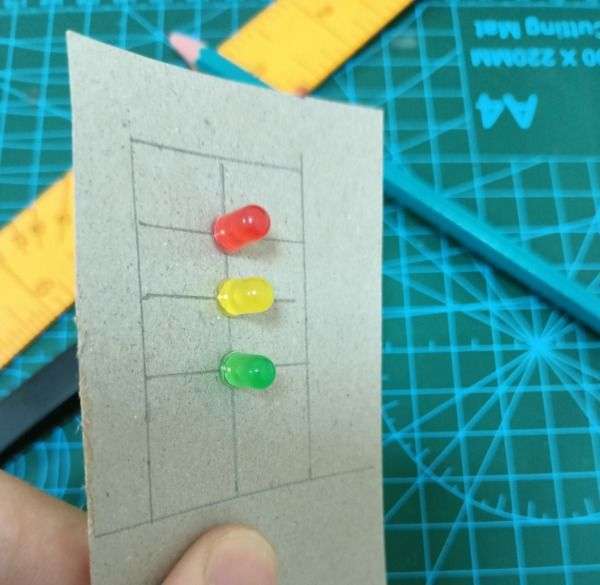

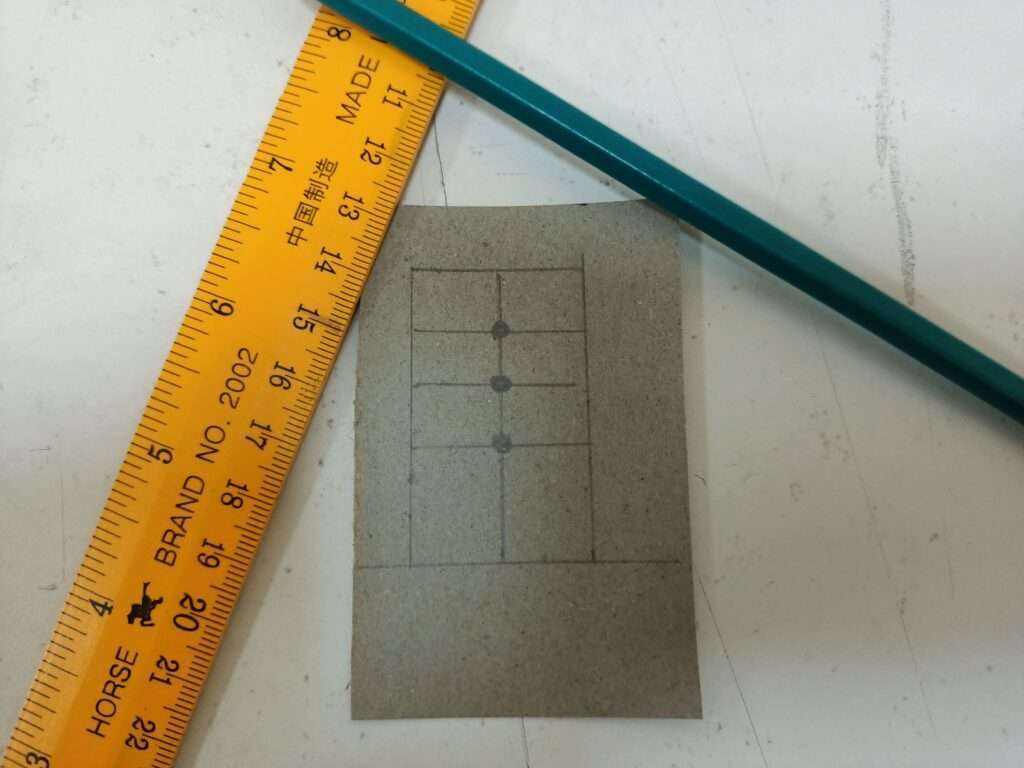

1.картон қағазға бағдаршам түстерінің орналасуын белгілеңіз

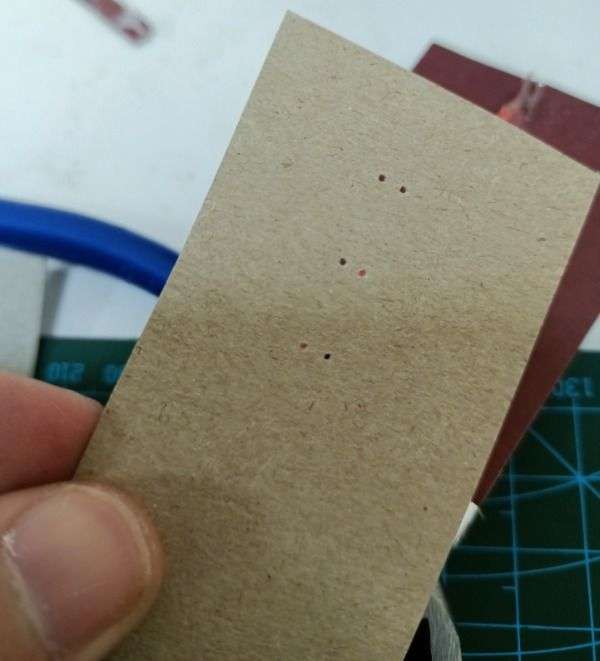

2.  біз бұл жерлерді тесіп, жарық диодтарын өз орнымызға орнатамыз

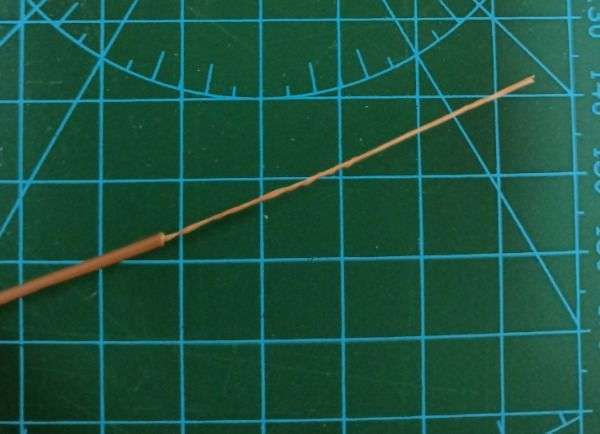

3. қоңыр немесе қара сымның резеңкесін шамамен 4-5 см тазалаңыз.

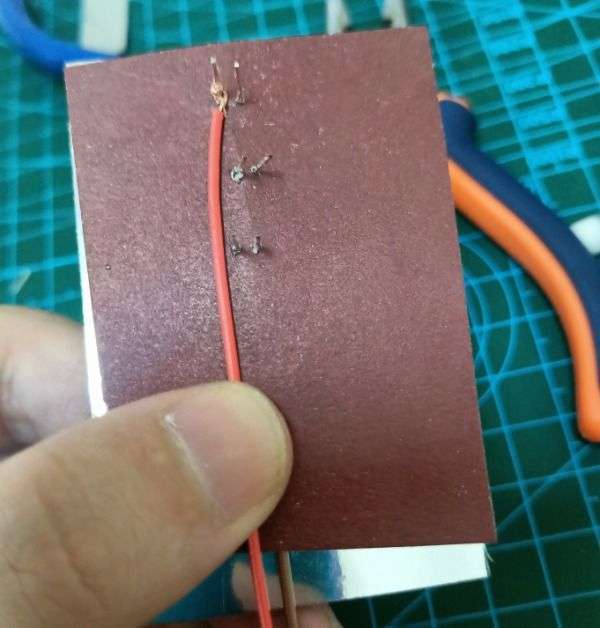

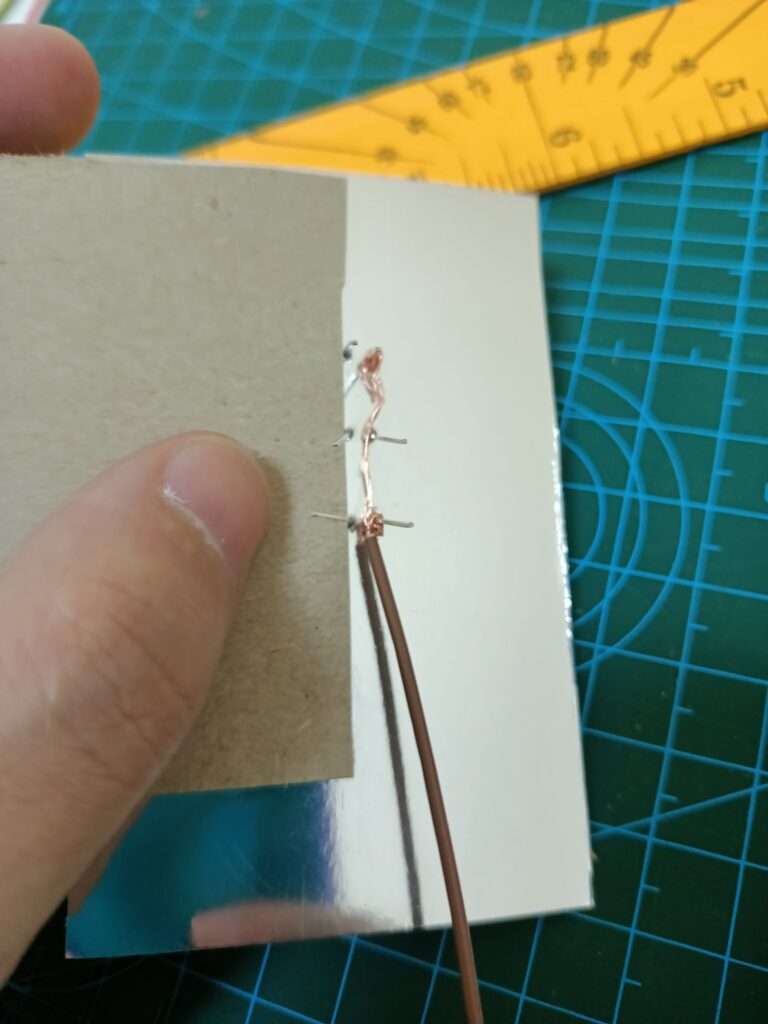

4.Жарық диодтарының артындағы қысқа сымдарды бір-біріне қосыңыз. Сымның көрші сымға тимейтініне көз жеткізіңіз

5.

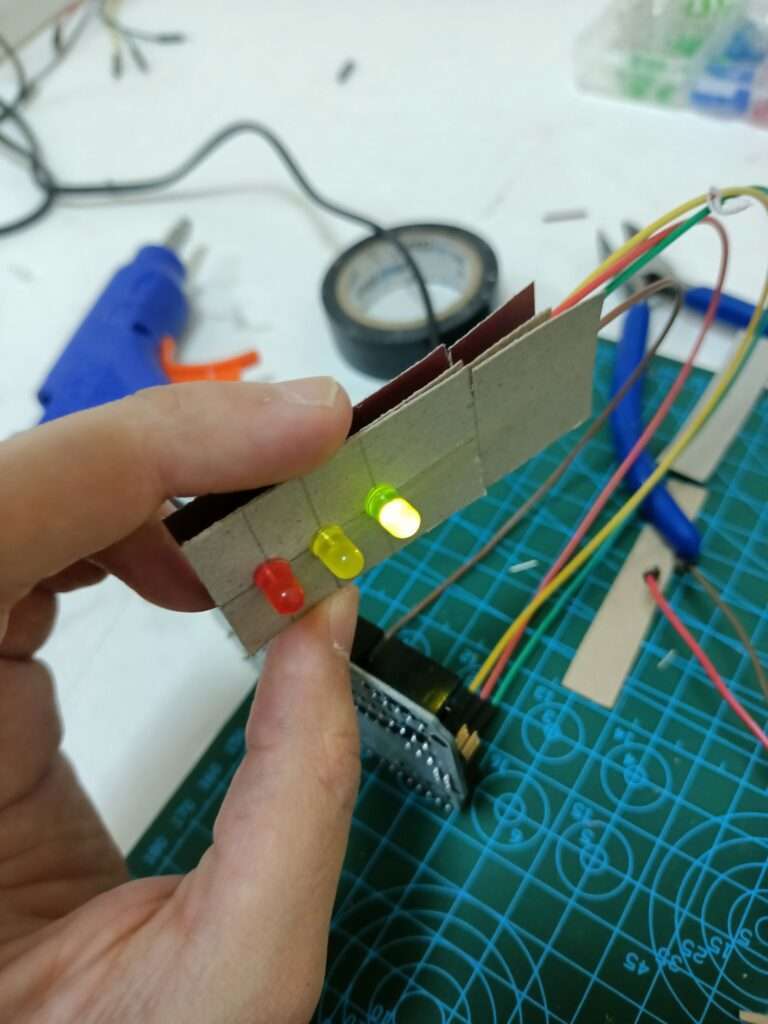

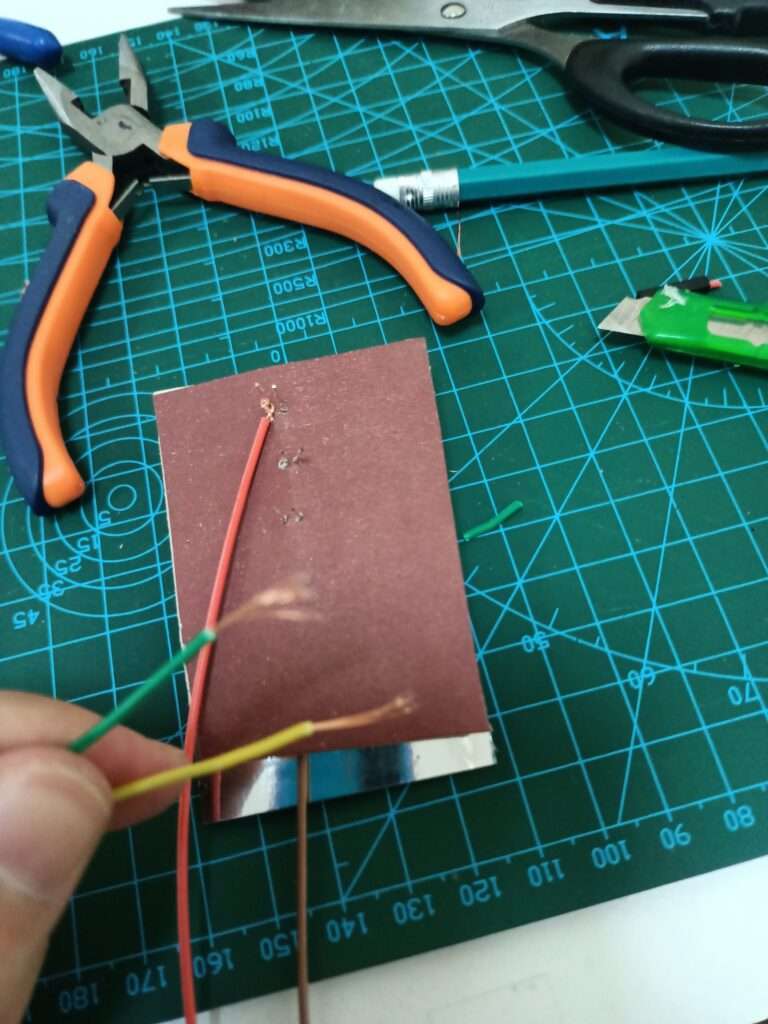

Ардуиноға қосылу схемасы

• D2 – ге жасыл сым
• D3 – ге қызыл сым
• D4 – ге сары сым
• GND-ге қара сым

Теперь откройте АрдуиноIDE, если не установлено можете посмотреть видеоурок по установке

Жаңа файл жасаңыз және осы кодты іске қосыңыз

void setup() {
  pinMode(2,OUTPUT);
  pinMode(3,OUTPUT);
  pinMode(4,OUTPUT);

}

void loop() {
  digitalWrite(2,HIGH);
  delay(8000);
  digitalWrite(2,LOW);
  delay(500);
  digitalWrite(2,HIGH);
  delay(500);
  digitalWrite(2,LOW);
  delay(500);
  digitalWrite(2,HIGH);
  delay(500);
  digitalWrite(2,LOW);
  delay(500);
  digitalWrite(2,HIGH);
  digitalWrite(2,LOW);
  delay(500);
  digitalWrite(4,HIGH);
  delay(500);
  digitalWrite(4,LOW);
  delay(500);
  digitalWrite(3,HIGH);
  delay(8000);
  digitalWrite(4,HIGH);
  delay(2000);
  digitalWrite(3,LOW);
  digitalWrite(4,LOW);
  delay(500);
}

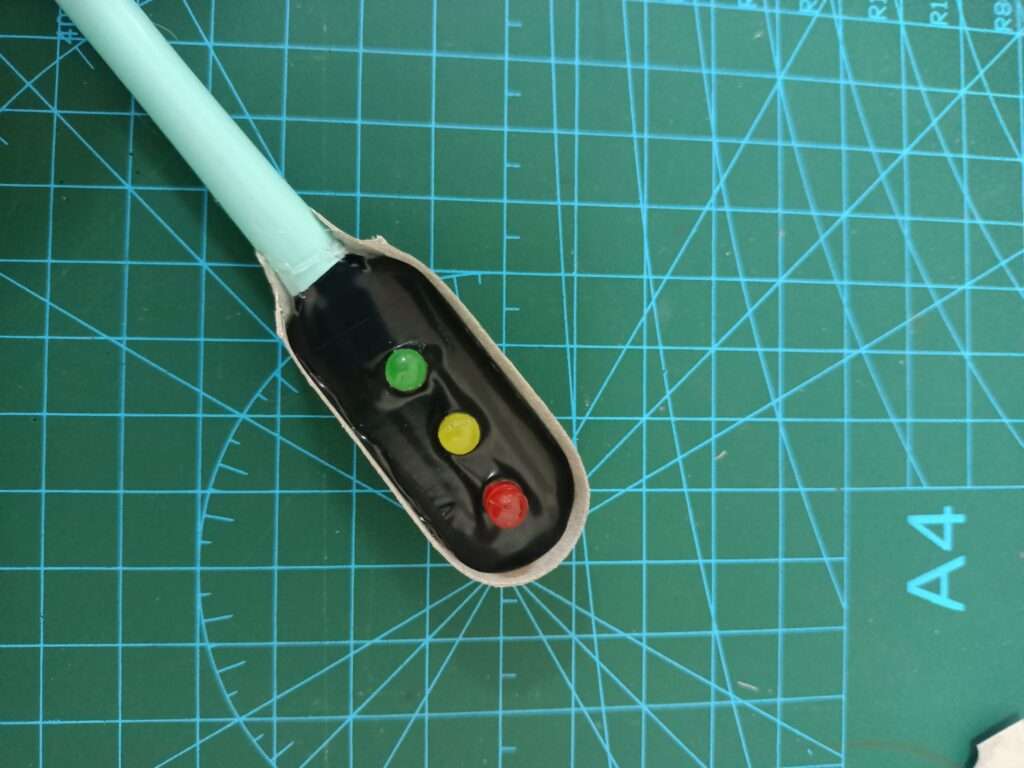

Біздің бағдаршам дайын
