2-сабақ
Мидың моделін құру бойынша жұмыс
Оқушылар нұсқау бойынша үлгіні құрастырады
- Ми үлгісін құрастыру
- Сенсорларды жинау
- Соққы механизмін жинау
Оқушылар нұсқау бойынша үлгіні құрастырады
Сіз қосымша ең креативті модель үшін шағын конкурс ұсына аласыз
Практикалық бөлім
- Ми үлгісі үшін түрту сенсорларды жасаңыз

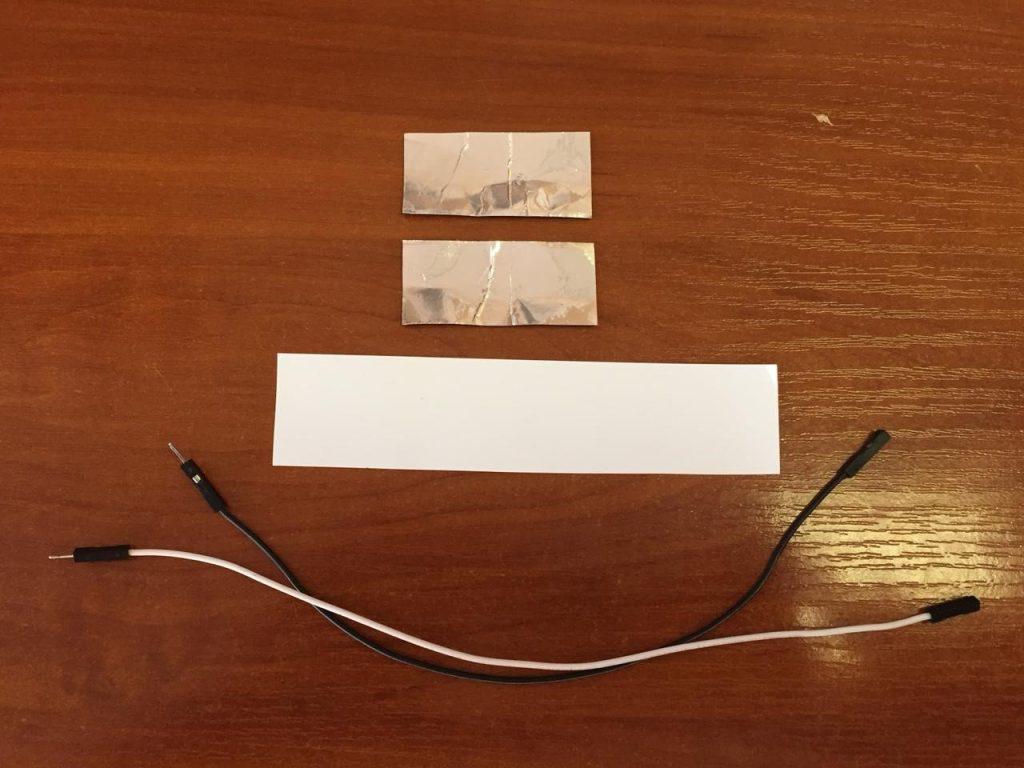

Материалдарды дайындаңыз. Алғашқы түрту сенсорын жасау үшін сізге 1 дана картон немесе 3 x 12 см қалың қағаз, 2 дана мыс немесе алюминий таспа 2,5 x 5,5 см және «мама-мама» арналған жалғастырғышы бар 2 қосқыш сым қажет.
Картонды бүкіл ұзындығы бойынша екіге бүктеңіз.

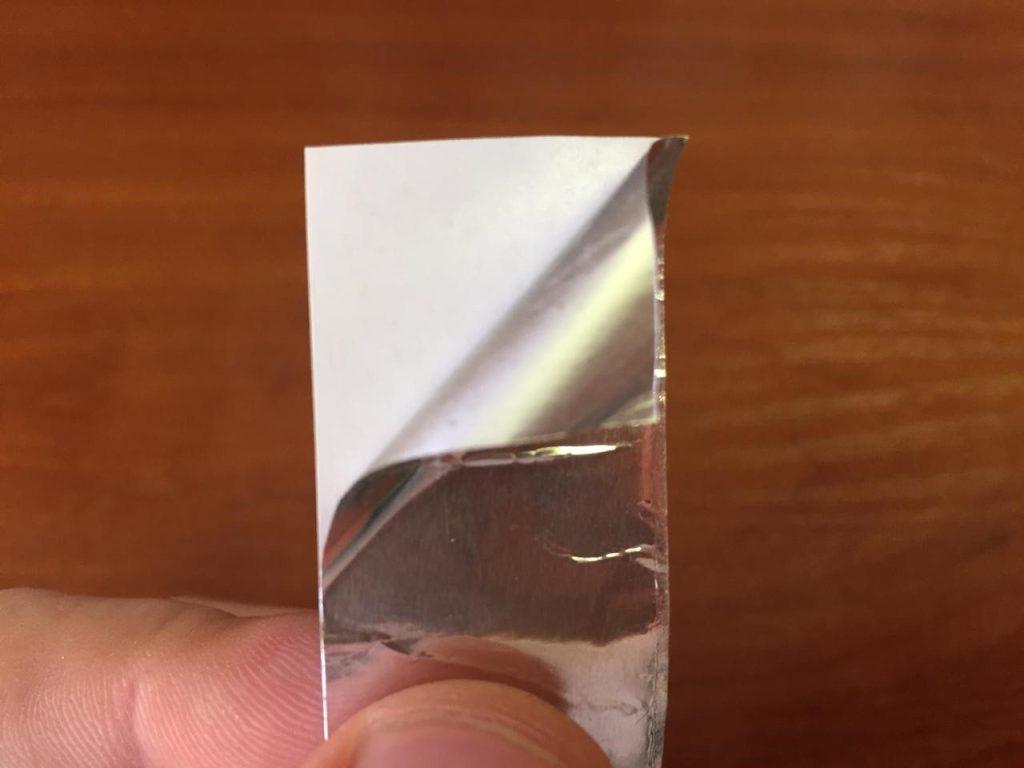

Мыс/алюминий таспаның тірегін алып тастаңыз және майысып қалмауын қадағалаңыз.

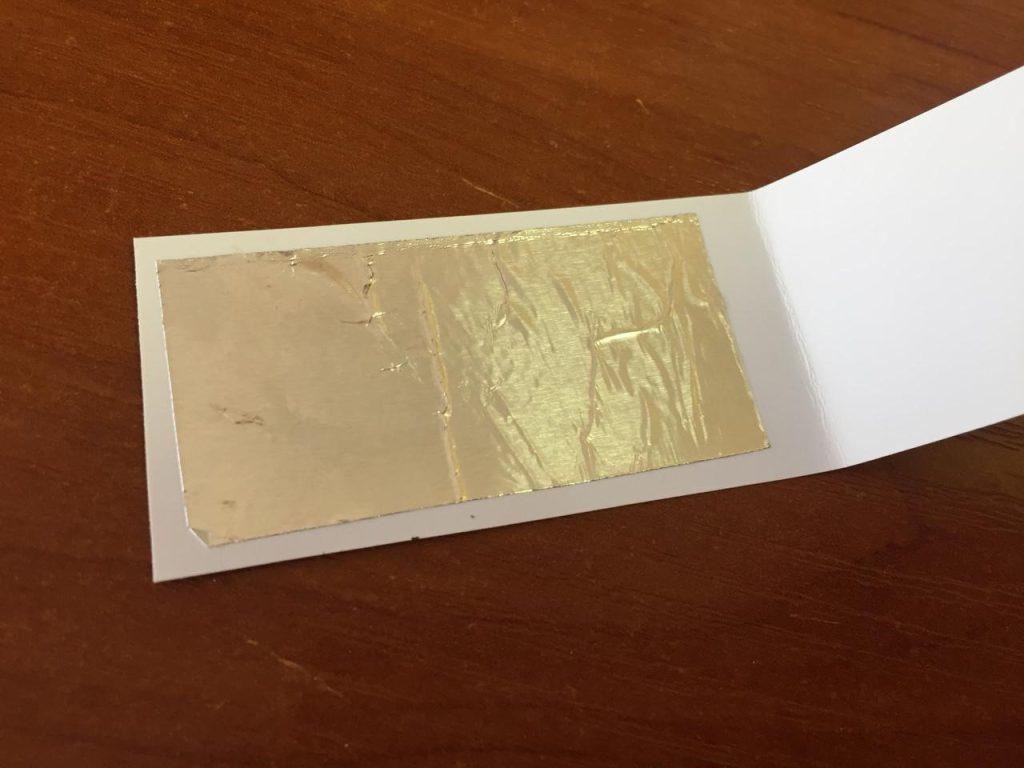

Мыс/алюминий таспаны бүктелген картонның ішкі жағындағы алынған жақтардың бірінің ортасына салыңыз.

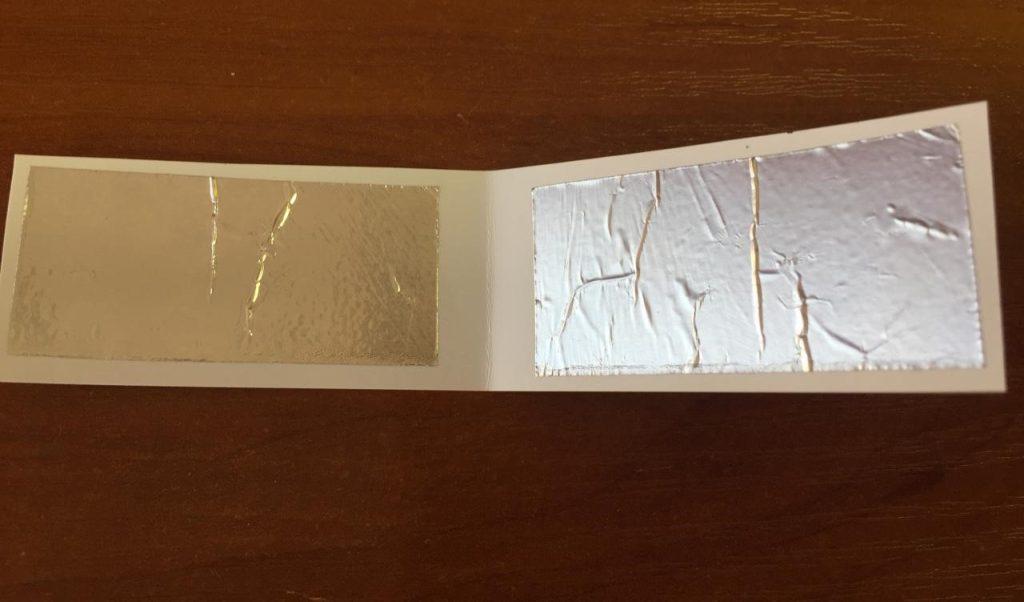

Бүктелген картонның екінші жағы үшін де солай жасаңыз.

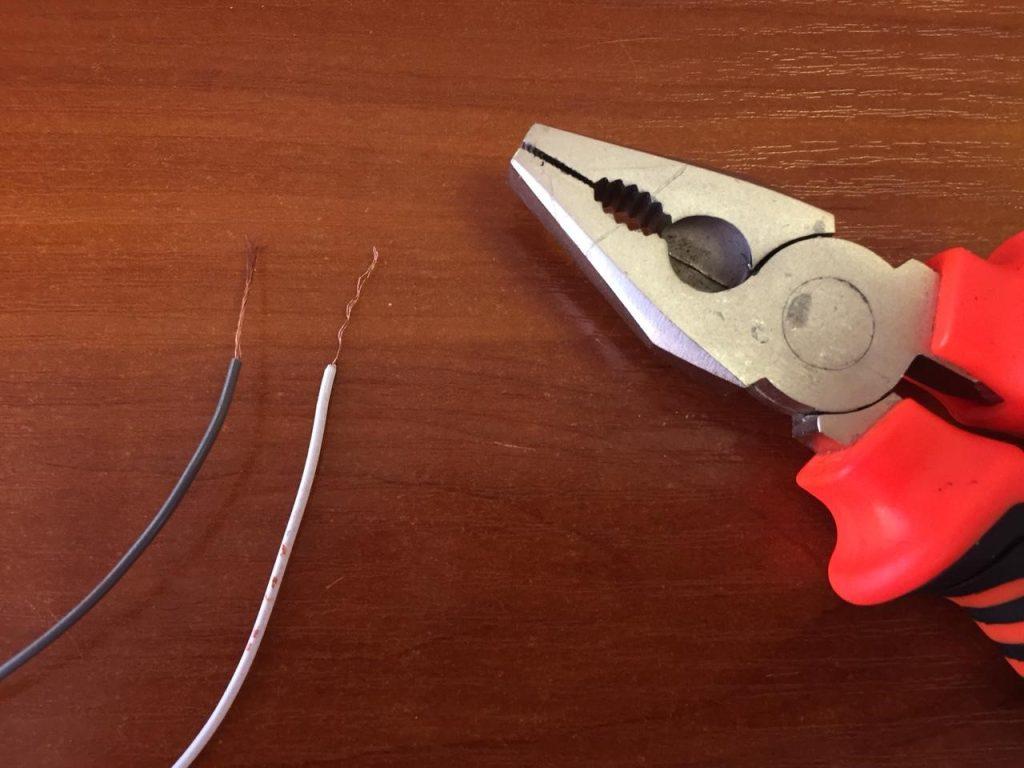

Екі сымнан 2,5 см оқшаулауды алып тастаңыз.

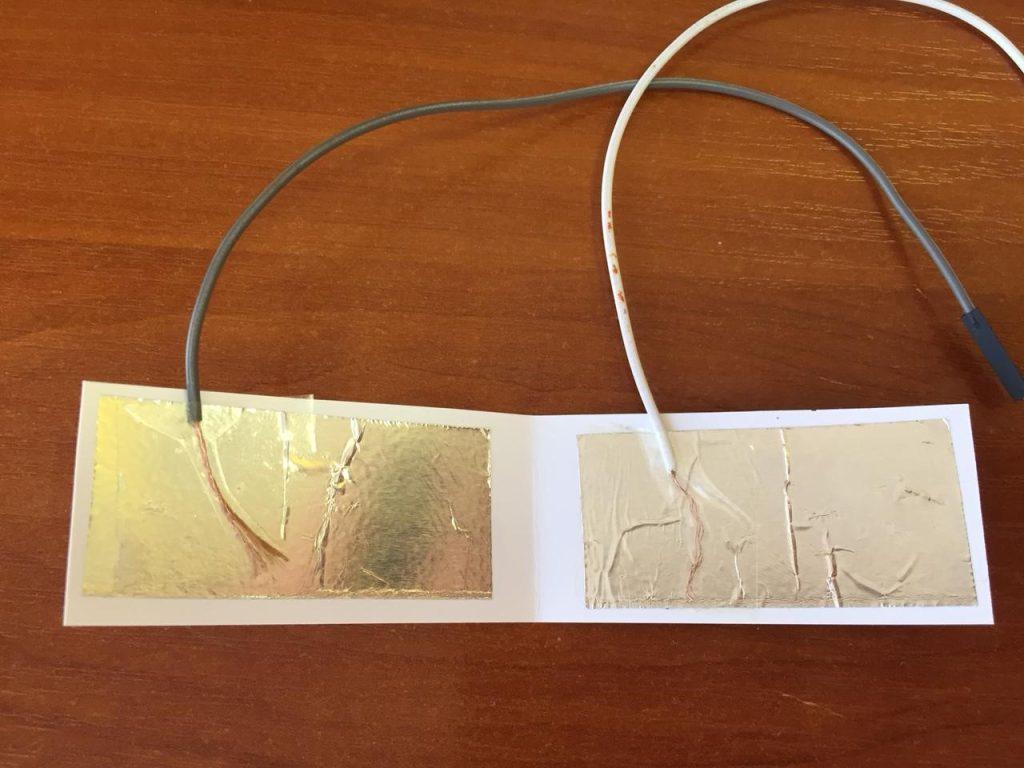

Мөлдір таспаны немесе мыс/алюминий таспаны пайдаланып, бір сымды мыс/алюминий таспасының бір бөлігінің ішкі жиегіне, ал екіншісін басқа мыс/алюминий таспасының сыртқы жиегіне бекітіңіз. Мыс/алюминий таспаның ортасын ашық қалдыруды ұмытпаңыз

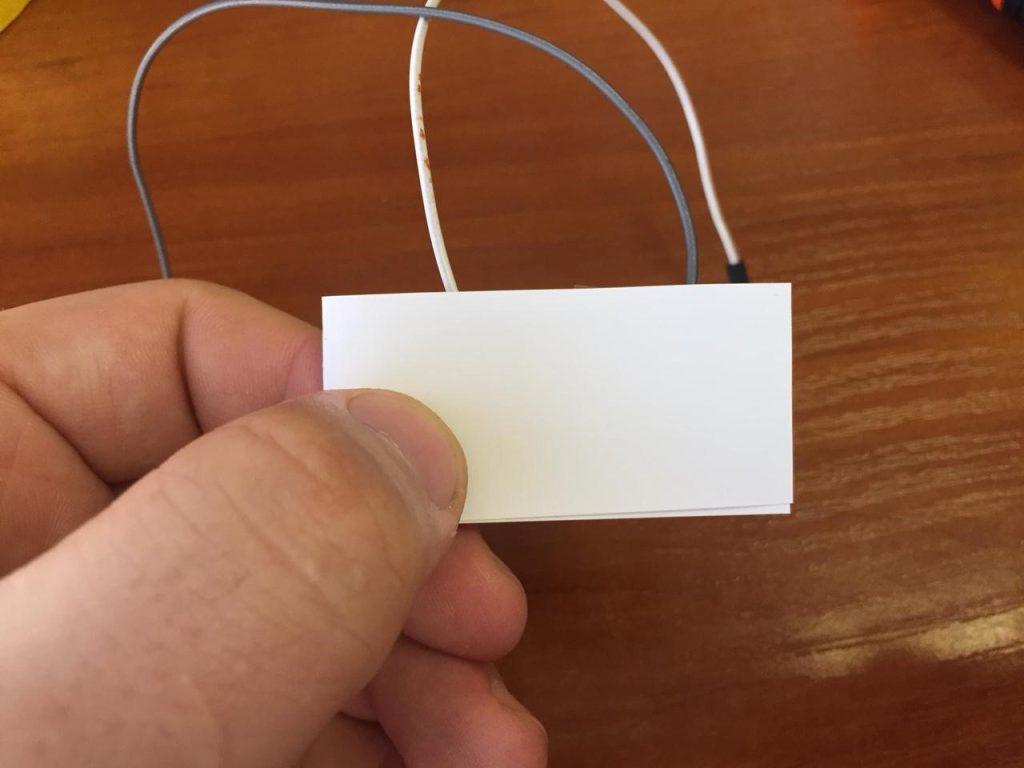

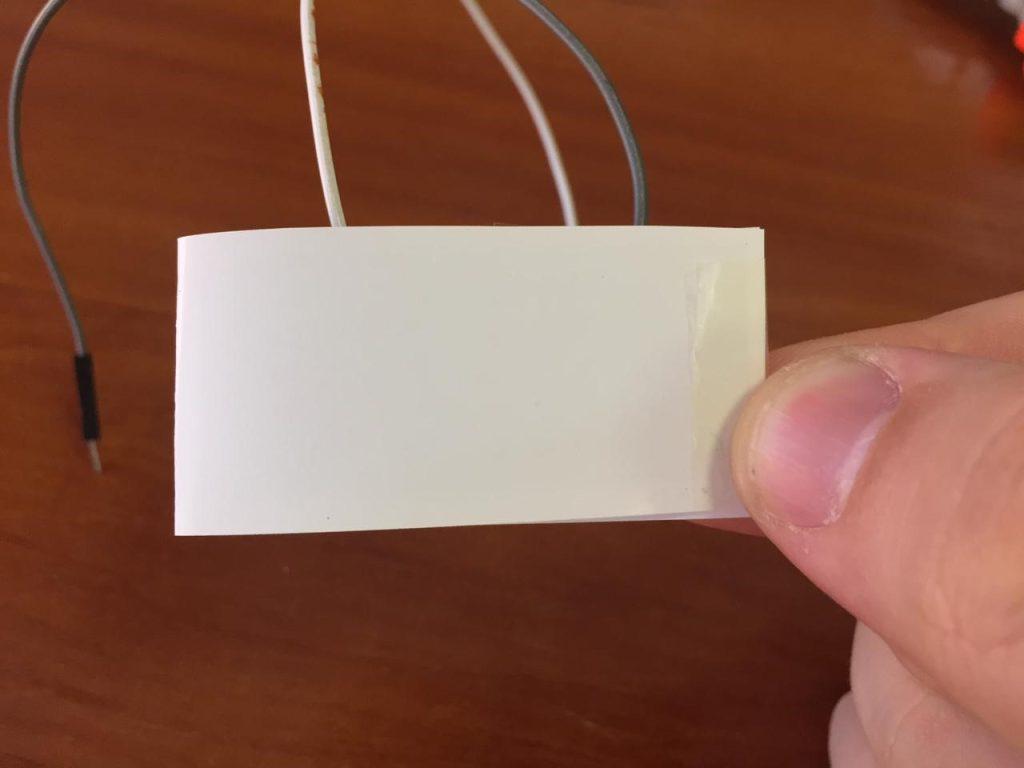

Қағазды көп қабатты сенсор болатындай етіп бүктеңіз.
Барлық жағынан шеттерін мөлдір таспамен жабыңыз және сымдарды сенсорға бекітіңіз.

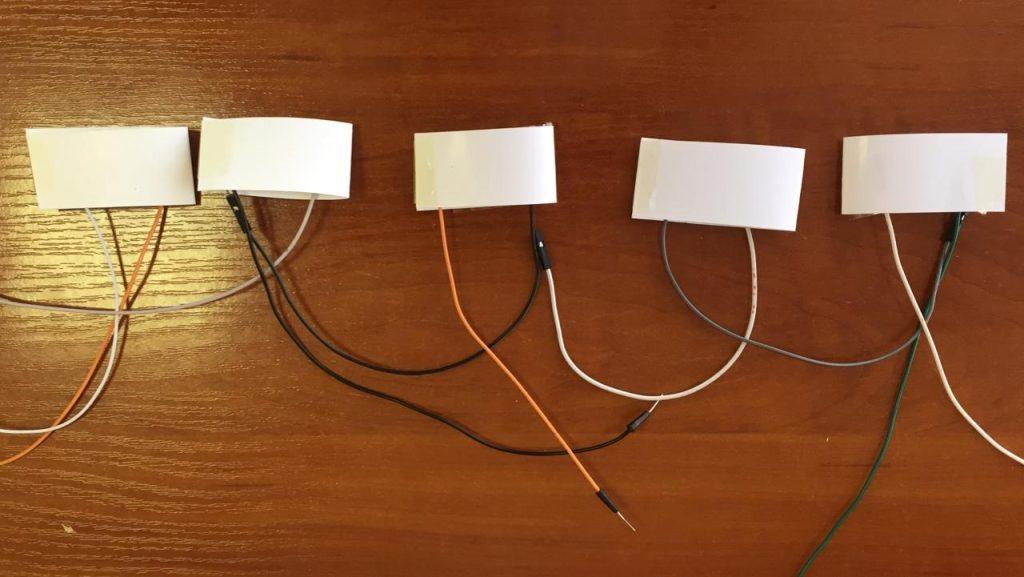

Барлығы 5 сенсор жасау үшін қадамдарды төрт рет қайталаңыз.

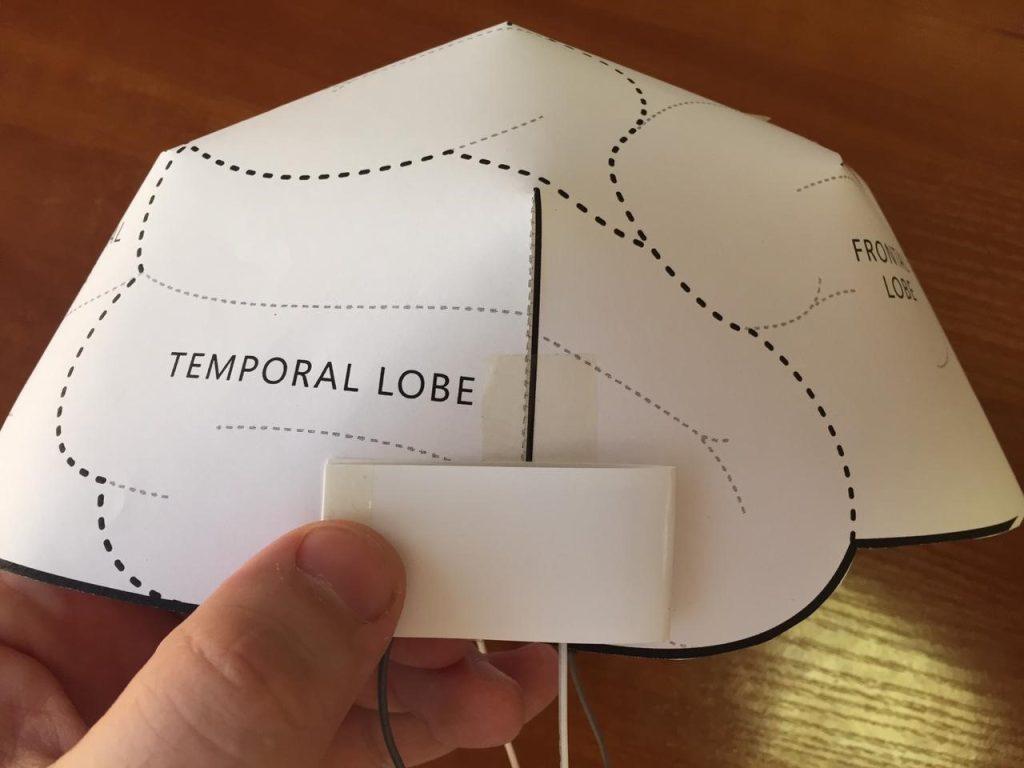

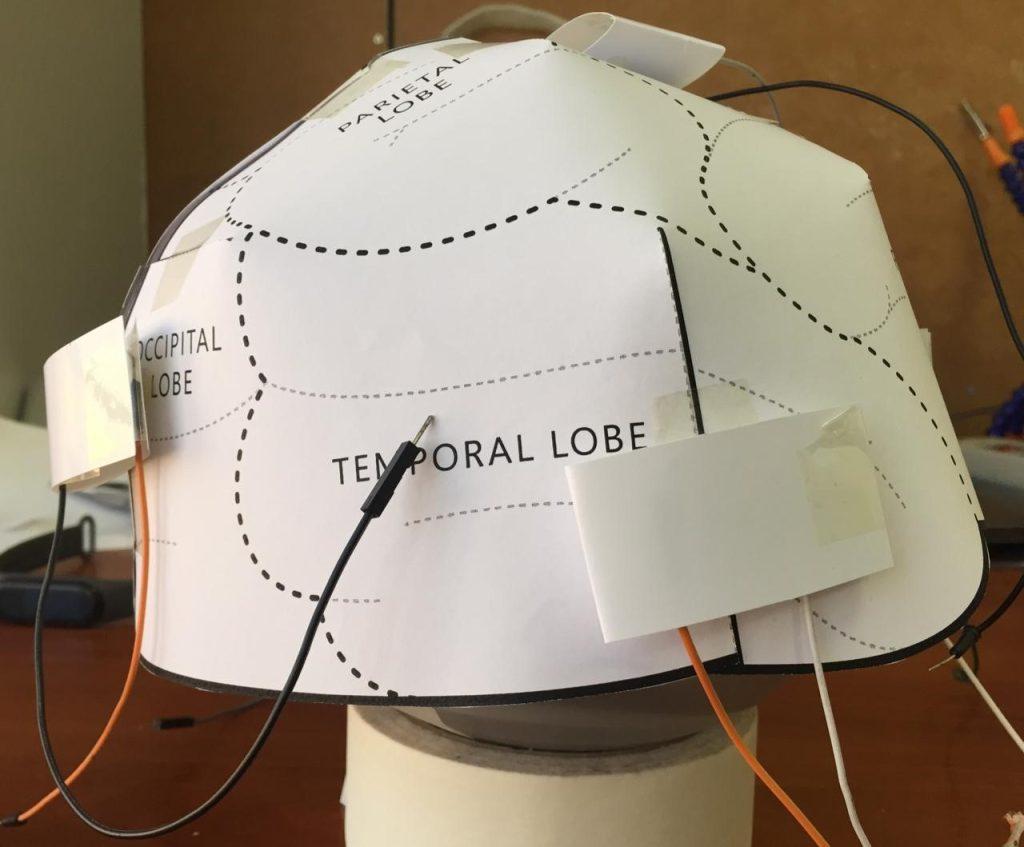

Сенсорларды мидың негізгі бөліктерінің әрқайсысына (маңдай, оң жақ самай, сол жақ самай, желке және париетальды) жабыстырыңыз.

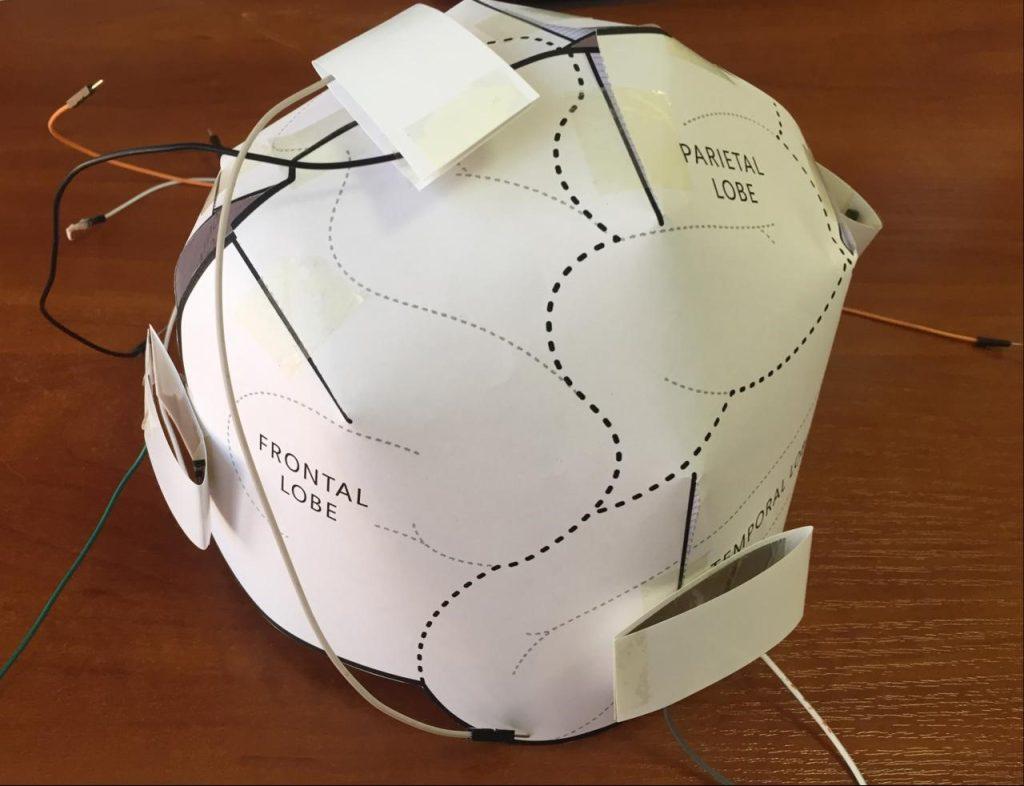

Барлық сенсорлар қосылған кезде дулыға жоғарыдағы суретте көрсетілгендей болуы керек. Кейінгі прототиптердің ыңғайлылығы үшін әрбір бөлігі орнатылған сенсормен белгілеу ұсынылады, содан кейін оны макет тақтасындағы сымдардың ұштарына жалғаңыз.

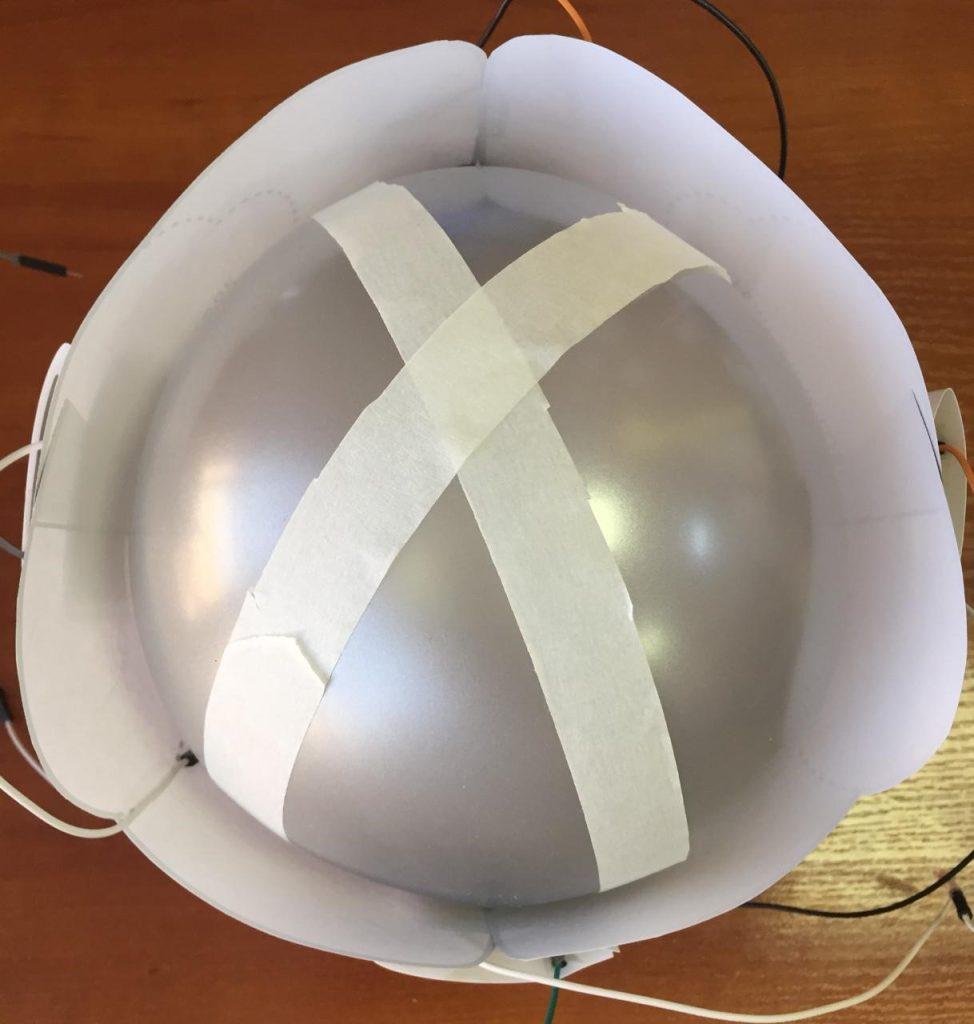

Қағаз миын шарға бекіту үшін жабысқақ таспаны/сурет таспасын/түтік таспаны пайдаланыңыз
Шарды төңкеріп, оны контейнерге салыңыз немесе тірекке қойыңыз. Оны бір жаққа алып қойыңыз.
3.«Соққы механизмін» құру
Теннис добын алыңыз да, оның ішіне шайбадан бір дюйм кеңірек ойық жасаңыз.
Арқанның бір ұшына бірнеше шайбаны (салмағы мен өлшеміне сәйкес келетін кез келген заттарды қолдануға болады) байлаңыз. Олар теннис добы үшін якорь рөлін атқарады.
Саңылауды ашу үшін теннис добын қысыңыз және якорьді теннис допына түсіріңіз
Теннис допының шамамен 2/3 бөлігін шайбалармен толтырыңыз, содан кейін оны ыстық желіммен жабыңыз.
Арқан мен теннис допты бекітуге болатын құрылымды жинаңыз. Бұл жай ғана үстел немесе бірнеше ағаш және қысқыш болуы мүмкін. Бұл мысалда біз зертханалық сөрені қолданамыз.
Ми үлгісі бар контейнерді үстелге жабыстырыңыз
