Урок 3. Создание датчика для определения электропроводности воды
На этом уроке учащиеся:
- создают датчик электропроводности воды
- собирают схему подключения датчика
- подключают датчики к плате
- пишут программу для отображения
Инструкция к сборке
Создадим датчик для определения электропроводности воды
1 | Отметьте соломинку на высоте 14 см.
2 | Отрежьте соломинку на отметке 14 см, используя внутреннюю часть ножниц, чтобы соломинка не треснула. Отложите обе части.
3 | Затем отметьте на палочке для размешивания кофе отметку 13 см.
4 | Отрежьте палочку для размешивания на отметке 13 см
5 | Повторите шаги 3 и 4, чтобы создать вторую палочку длиной 13 см.
6 | С помощью клеевого пистолета нанесите тонкую полоску клея вдоль одной из палочек для перемешивания
7 | Быстро прижмите палочки друг к другу, пока клей не остынет.
8 | Отмерьте и отрежьте два отрезка проволоки из нержавеющей стали длиной 17 см. Выровняйте провода как можно лучше.
9 | Отцентрируйте проволоку из нержавеющей стали на палочке для перемешивания и на расстоянии 1,75 см от конца палочки.
10 | Отцентрируйте другой провод напротив первого. Прикрепите провода к палочкам для размешивания.
11 | Обмотайте середину и противоположные концы палочек скотчем, чтобы проволока удерживалась на месте, удерживая провода по центру палочек.
12 | Вставьте палочки для размешивания с проволокой в 14-сантиметровую соломинку.
13 | Измерьте, чтобы убедиться, что ваши провода торчат из конца соломинки на отметку 1,5 см.
14 | Убедитесь, что ваш датчик выглядит так, как на фото выше.
15 | Нанесите немного горячего клея на конец соломинки, где ваши провода торчат примерно на 1 см.
16 | Затем приклейте другой конец соломинки, чтобы полностью запечатать внутреннюю часть соломинки, и дайте высохнуть.
17 | Измерьте и отрежьте оставшуюся часть соломы длиной 4 см.
18 | Сожмите соломинку длиной 4 см, чтобы она была плоской.
19 | Разрежьте соломинку по складкам, образовавшимся в результате защемления соломинки.
20 | Нанесите горячий клей на внутреннюю часть и на один конец 3-сантиметровой соломинки.
21 | Быстро поместите датчик на соломенную защиту так, чтобы защита торчала сразу за концами проволоки.
22 | Согните более длинные концы проволоки, как показано на фото выше. Это дает зажимам типа «крокодил» лучшее соединение после прикрепления.
23 | Согните более длинные концы проволоки, как показано на фото выше. Это дает зажимам типа «крокодил» лучшее соединение после прикрепления.

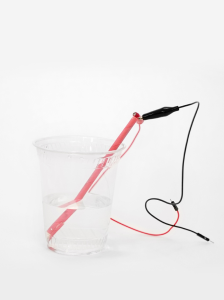

24 | Здорово! Вы завершили работу с датчиком ЕС. Теперь вы готовы подключиться к вашему микроконтроллеру.
Можно исходить от уровня слушателей и предложить подключить датчики к плате без готового шаблона
Датчик подключаем к плате Ардуино
- один контакт, используя резистор 10К, подключаем к минусу GND
- также этот контакт подключаем к аналоговому пину
- второй контакт подключаем к плюсу +5V
Также необходимо написать программу для отображения данных с датчиков
Необходимо использовать монитор порта для вывода данных
void setup() {
Serial.begin( 9600 );
pinMode( A0, INPUT );
}
void loop() {
ecMeterReading = analogRead( A0 );
ecMeterVoltage = ecMeterReading * 5.0;
ecMeterVoltage = ecMeterVoltage / 1024;
delay(250);
Serial.print( ecMeterVoltage , 4 );
Serial.print( "," );
Serial.println();
}
