Студенттер инерциялық амортизатордың үлгісін құрастырып, зәулім ғимараттар сияқты үлкен ғимараттардағы дүмпулердің әсерін әлсірететін механизмдердің қалай жұмыс істейтінін көреді. Жинағаннан кейін студенттер сейсмографтың көрсеткіштерін инерциялық амортизаторға қою арқылы салыстыра алады және көрсеткіштердің айырмашылығын көре алады.

1 | Үлгіні басып шығарыңыз және кесіңіз. Үлгінің ортасын пластинаның артқы жағының ортасымен туралаңыз.	2 | Үлгіні лентамен жапсырыңыз, сонда ол пластинаға кесілген кезде қозғалмайды.
3 | Нүктелі сызық бойымен мұқият кесіңіз.	4 | Екінші пластинаны біріншінің астына қойып, оларды бір-біріне жабыстырыңыз.
5 | 3-қадамды қайталаңыз және екінші табақты кесіңіз.	6 | Пластинаның шеттерінде ағаштан жасалған шашлықты орнатуға арналған бағыттаушы сызықтар аяқталатын жерде «X» пішінді белгілерді жасаңыз.
7 | Ағаш фанер бөлігін немесе ПВХ бөлігін алып, Х белгісін жасау үшін оның бір бұрышынан қарама-қарсы диагональдарды белгілеңіз.	8 | Ағаш шаштықтарды орнату үшін бағыттаушы сызықтарды белгіленген диагональдар бойымен туралаңыз. Пластинаны бір жерде ұстау үшін түймелерді пайдаланыңыз.
9 | Ағаш фанер немесе ПВХ арқылы бұрғыламау үшін тереңдік көрсеткіші ретінде әрекет ету үшін бұрғылауға жабысқақ таспаның бір бөлігін бекітіңіз.	10 | Әрбір X белгісін пластинаның шеттері бойымен бұрғылаңыз. Аяқтағаннан кейін пластинаны фанерден немесе PVC-дан алыңыз
11 | Содан кейін түтікті әрқайсысы 6 см болатын 4 бөлікке кесіңіз.	12 | Түтіктердің бөліктері ағаш шашлықтары бар үстіңгі тақтаны ұстайды
13 | Қайшы пышақтарының біріне ұшынан 2 см қашықтықта белгі қойыңыз. Қайшыны түтікке белгіге дейін салыңыз, содан кейін түтікті кесіңіз.	14 | Жапырақшаларды біркелкі орналастырғанша 13-қадамды үш рет қайталаңыз, содан кейін оларды ашыңыз.
15 | Кесілген түтікшені үстіңгі тақтаның шеттеріндегі тесіктердің біріне салыңыз	16 | Ашық жапырақшаларды жабысқақ таспамен мықтап бекітіңіз
17 | 13-16 қадамдарды үш рет қайталаңыз.	18 | Табақты төңкеріңіз, сонда сабандар жоғары қаратылады
19 | Пластинадан 2,5 см қашықтықта түтікке белгі қойыңыз және оны бүктеңіз.	20 | Түтіктің майысқан бөлігін жабысқақ таспамен ораңыз
21 | Әрбір түтік үшін 19-20 қадамдарды қайталаңыз.	22 | Әр бөлік шамамен 5 x 5 см болатындай етіп картонды үш бөлікке кесіңіз.
23 | Бұрын жасаған кесіндінің үстіне картонның бір бөлігін желімдеу үшін ыстық желімді пайдаланыңыз.	24 | Картонның бірінші бөлігінің жанында екінші бөлікті кеңірек бұрышпен жабыстырыңыз.
25 | Құрылымды қолдау үшін картонның үшінші бөлігін кең бұрышпен жабыстырыңыз. Картон бөліктерінің арасына тігістерді жабыстырыңыз.	26 | Кір жуғышты ортаңғы картонның ортасына төменгі жиегі бойымен жабыстырыңыз.
27 | Кір жуғышты ортаңғы картонның қарама-қарсы жағына жабыстырыңыз.	28 | Артық картонды жуғыш тесігінен кесіңіз
29 | Қосымша картонды тесіктерден кесіп тастағаннан кейін, сізде осындай бөлік болуы керек	30 | Ұзындығы 37 см болатындай етіп ағаш шашлықты қайшымен кесіңіз.
31 | Сақинаның оқшауланған ұшын ағаш шашлықтың ұшына жабыстырыңыз	32 | Ағаш шашлыққа 20 шайба салыңыз
33 | Шайбаларды бұралмалы тұтқаға бекіту үшін резеңке трубаны пайдаланыңыз.	34 | Маятникті болт, шайба және қанатты гайка арқылы негізге қосыңыз. Маятник еркін айналуы үшін гайканы шамадан тыс тартпаңыз.
35 | Негізде жасаған тесіктерге ағаш шашлықтарды салыңыз.	36 | Қағаз пластинкадағы түтіктерге ағаш шашлықтың төбесін салыңыз. Қатты бекіту үшін түтіктердің ұштарын жабысқақ таспамен ораңыз.
Сіздің инерциялық амортизаторыңыз осылай болуы керек!	Енді оған сейсмографты орнатып, оны микроконтроллерге қосуға болады!

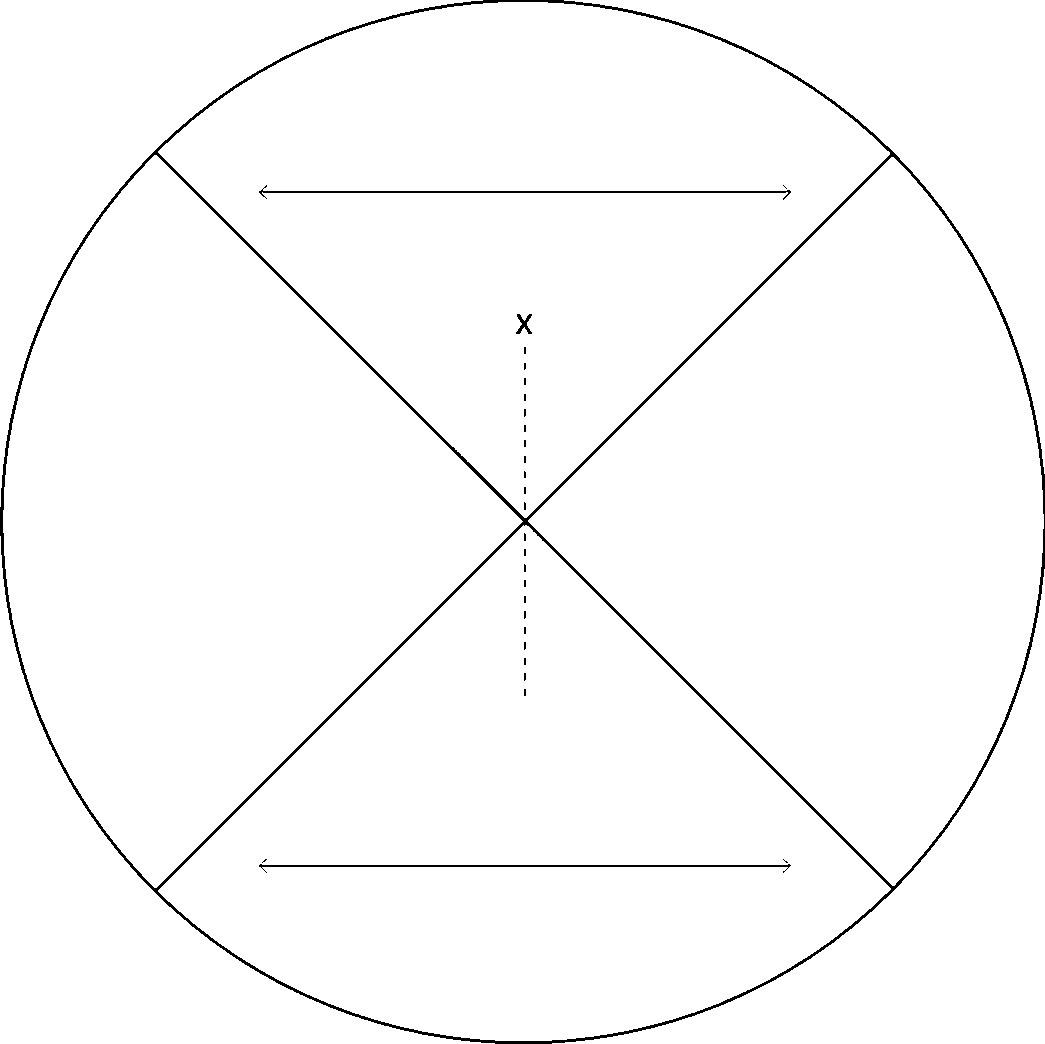

Инерциялық амортизатор үлгісі

Оқыту нәтижелерін бағалау

Жобаны таныстыру құрылымы

Сабақ барысында студенттер 2-4 топта «Жер сілкінісінің табиғатын зерттеу үшін сейсмограф пен инерциялық амортизатордың моделін құру» STEM жобасын жасайды.

Жобаның құрылымы мен қорғалуы

Жоба келесі құрылымдық элементтерден тұрады:

• Презентация (авторлар, мәселе, идея, шешу әдісі, қорытындылар, перспективалар көрсетіледі).
• Прототип (сабақ барысында жобаның жұмыс прототипін жасады).

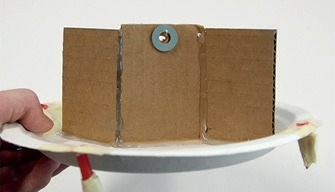

• Қорғау кезінде сұрақтарға жауап беру (жобаны көрсету дағдылары және оның өзектілігін түсіну)

Жобаны бағалау критерийлері

	Бағалау критерийлері	Балдар	Түсініктемел ер
1	Зерттеу мәселесін тұжырымдау. Мәселенің маңыздылығы мен өзектілігі
2	Қойылған проблемалардың, мақсаттар мен міндеттердіңжоба тақырыбына сәйкестігі
3	Жоба мазмұнын құрылымдау: қисындылығы және дәйектілігі
4	Мазмұнның жоба тақырыбына сәйкестігі: –  – мәселенің ашылу дәрежесі; –  – жоспарға сәйкестігі.
5	Жұмыстық прототип
6	Топтық жұмыс –  жоба бойынша жұмыс барысында, рөлдерді бөлу –  қорғау кезінде
7	Шешендік өнер
8	Сұрақтарға жауаптар
9	Шығармашылық тәсіл
	Балл саны

Жобалық жұмыстың презентациясын бағалау үшін мынадай критерийлер бөлінеді

1 балл – іске асырылмады;

2 балл – ішінара іске асырылды;

3 балл – толық іске асырылды.

Жоба бойынша ең жоғарғы балл саны – 27 балл.

Жұмысқа берілетін балдардың жиынтығы дәстүрлі бағалау нормаларына келесі схема бойынша аудару ұсынылады:

«5» (өте жақсы) бағасы 22-27 балл жиынтығына қойылады. «4» (жақсы) бағасы 16-21 балл жиынтығына сәйкес келеді.

«3» (қанағаттанарлық) бағасы 11-16 балл жиынтығына сәйкес келеді.
