Неделя 2
Изготовление деталей
На этой неделе ученики будут работать над планированием и изготовлением объектов (бочки, домика, подставки переключателя и труб для орошения). Данный урок нацелен на развитие понимания проектирования и строительства инженерных объектов и проявления креативности.
Скажите детям:
Вы будете заниматься изготовлением деталей (бочки, домика, подставки переключателя и труб для орошения). Разделите и распределите задачи между собой. Вам будет предоставлена инструкция по изготовлению деталей с примерами и иллюстрациями. Подумайте над улучшением дизайна конструкции. Вы можете менять детали конструкции и добавлять новые объекты к проекту.
2.1 Изготовление бочки для хранения воды.
Бочка в данном проекте необходима для хранения воды выкачанной из под земли. Желательно расположить ее ближе к месту орошения.
Возьмите пластиковую бутылку на 0,5 л и отрежьте верхнюю часть.
Измерьте высоту полученной заготовки для бочки и используя ее подготовьте покрытие из картона. Обклейте заготовку из пластиковой бутылки картоном используя термопластичный клей.
У нас получилось следующее:
Расположите полученную бочку рядом с областью орошения и приклейте к коробке как показано на картинке
2.2 Изготовление домика
На куске картона начертите макет домика. Размерность макета домика показана на следующем рисунке
Вырежьте макет домика следуя красным линиям указанным на картинке
Должна получиться следующая деталь
Соберите корпус дома приклеив край дома (указан стрелкой) к внутренней стороне стены дома
На куске картона начертите макет крыши дома. Размерность макета крыши показана на следующем рисунке
Вырежьте макет крыши следуя красным линиям указанным на картинке
Должна получится следующая деталь (отверстие в правой части крыши необходимо для проведения кабелей солнечной батареи).
Приклейте крышу к корпусу дома

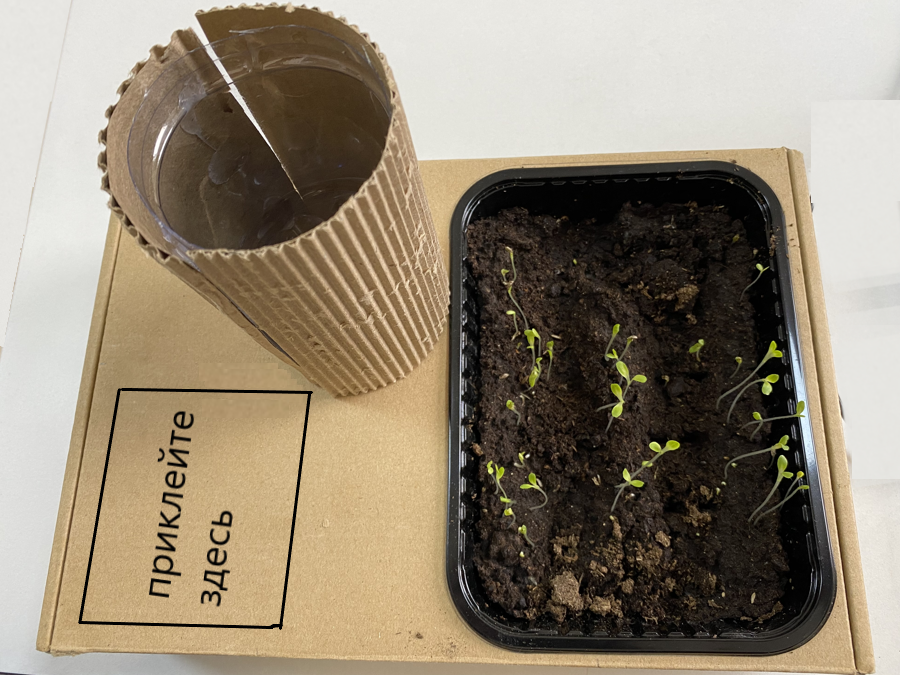

Приклейте полученную деталь в области указанной на картинке
2.3 Изготовление подставки для переключателя
На куске картона начертите макет подставки. Размерность макета показана на следующем рисунке
Вырежьте макет следуя красным линиям указанным на картинке
Должна получится следующая деталь

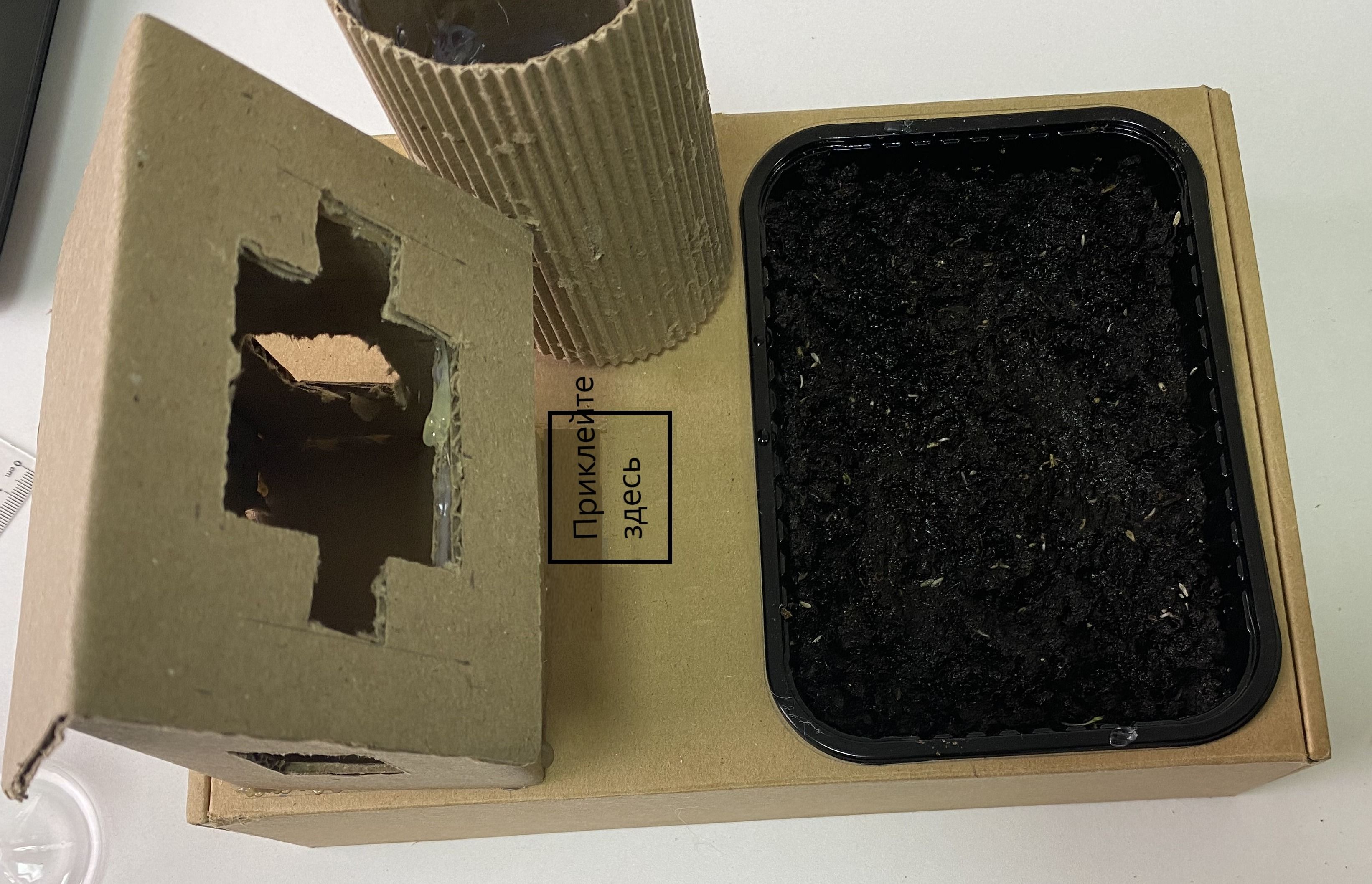

Приклейте полученную деталь в области указанной на картинке
2.4 Изготовление труб для орошения
Возьмите пару трубочек для сока и сделайте трубу следующей формы
Для склейки труб можно использовать термопластичный клей. После каждого нанесения слоя клея подождите приблизительно одну минуту чтобы клей высох. Так трубы хорошо прикрепятся друг к другу.
