2 апта

3. Цилиндрлерге арналған тесіктер

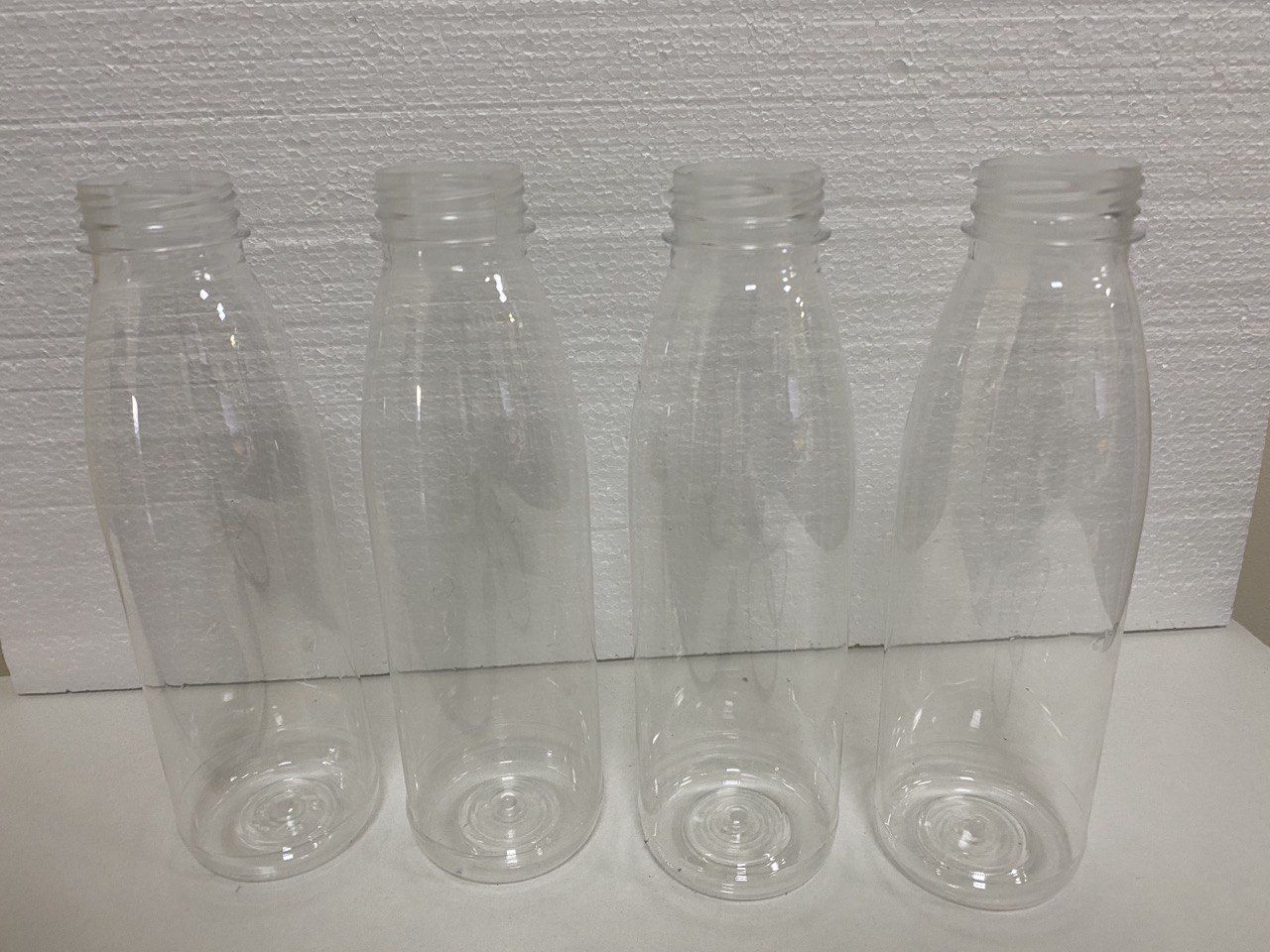

0,5 л 4 пластик бөтелке алыңыз

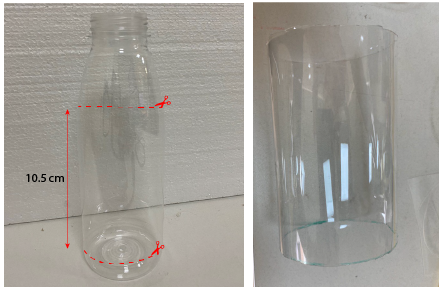

Ортасын ұзындығы 10,5 см кесіңіз.

Әрбір бөлік үшін бір жағынан (төменгі) 0,5 см өлшемді кесулер жасаңыз. Әр кесудің арасында шамамен 0,5 см бос орын қалдырыңыз. Кетіктерді сыртқа қарай бүгіңіз.

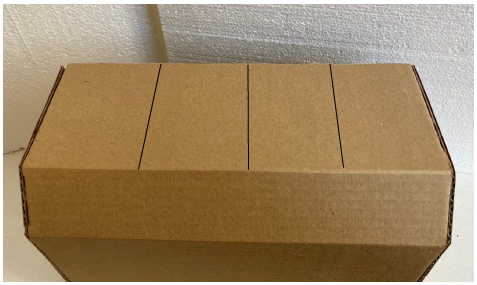

Макеттің үстіңгі бөлігінің ұзындығын өлшеп, оны 4 тең бөлікке бөліңіз. Бөлу нүктелерін қарындашпен белгілеңіз.

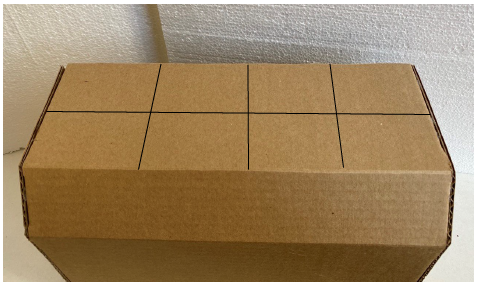

Макеттің үстіңгі жағының енін өлшеп, оны 2 тең бөлікке бөліңіз. Ортасын қарындашпен белгілеңіз.

Пластикалық цилиндр қабының жоғарғы бөлігінің шеңберін өлшеп, оның радиусын алыңыз (ұзындығын 2-ге бөліңіз).

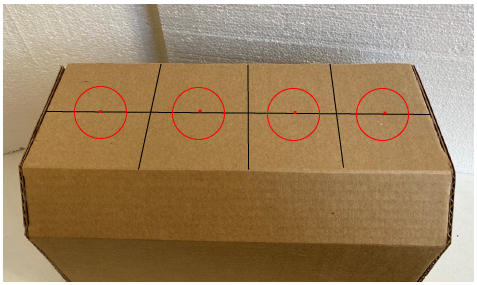

Іштен жану қозғалтқышының жоғарғы бөлігінің әрбір бөлігінің ортасын (олардың 4-еуі бар) белгілеңіз. Циркульмен бұрын алынған радиусты пайдаланып, таңдалған нүктелерде төрт шеңбер сызыңыз.

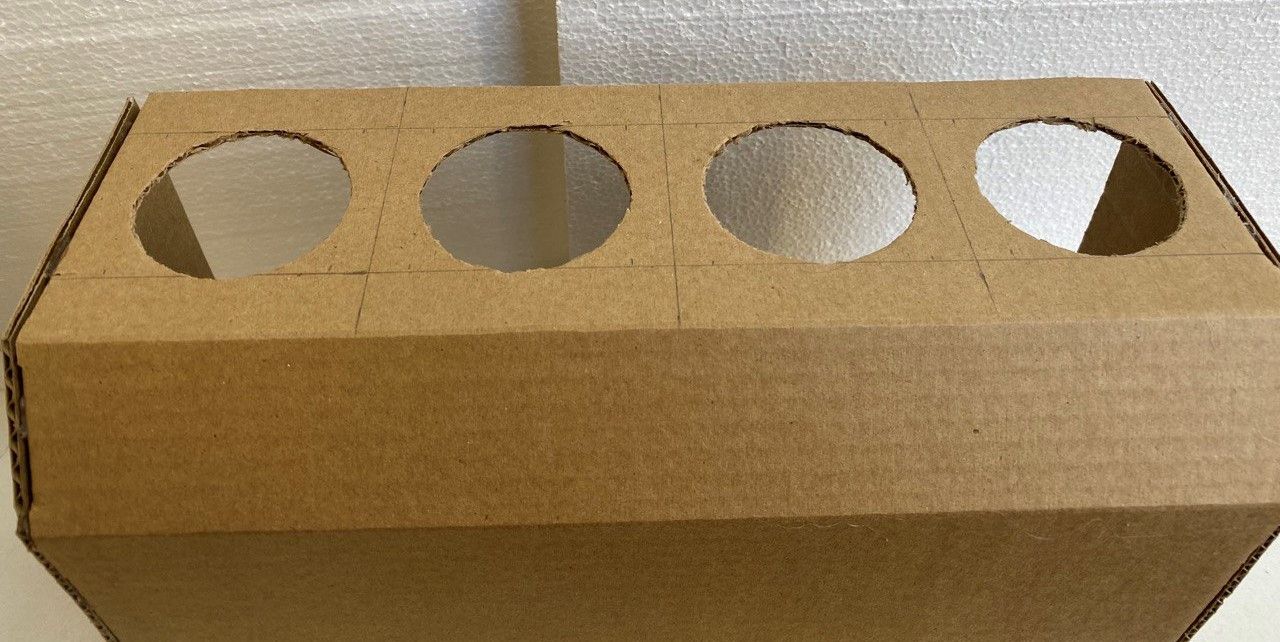

Цилиндрлерге арналған тесіктерді кесіңіз.

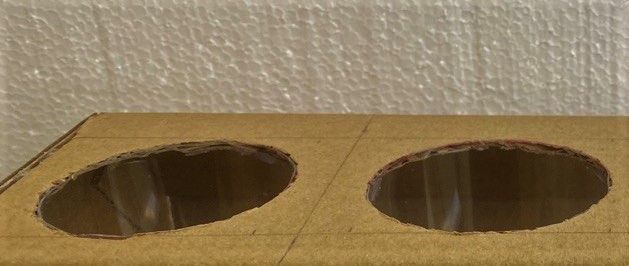

Цилиндрге арналған пластик қапты тесікке бекітіңіз (пластикалық қап тесікке кіріп, шеттерге сәйкес келуі керек)

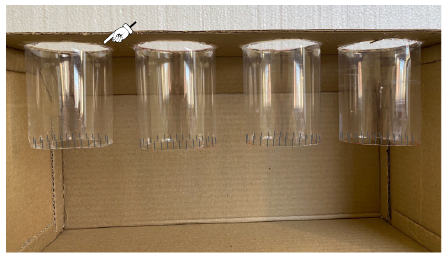

Макеттің жоғарғы жағындағы тесіктердің астына цилиндрлерге арналған пластик қаптарды жабыстырыңыз. Пластикалық бөліктердің сыртқа иілген ойықтары төменгі жағында болуы керек. (Термопластикалық желім қолданыңыз. Желімді кішкене тамшылармен жағыңыз, кебу үшін 1 см бос орын қалдырыңыз. Бір уақытта тым көп желім қолдансаңыз, пластик бөлігі майысып, пішінін өзгертуі мүмкін).
