3 апта

4. Цилиндрлерді жасау

Бұрын біз пластикалық цилиндр қабының шеңберін өлшедік. Цилиндрлердің өздері үшін пластик қабы шеңберінен азырақ шеңберді алу керек. Пластикалық қаптың шеңберін 6,5 см етіп алдық. Цилиндрлердің өздері үшін біз 6,2 см ұзындықты алдық. Осылайша, цилиндрдің шеңберінің радиусы 3,1 см болды (ұзындығын 2-ге бөліңіз).

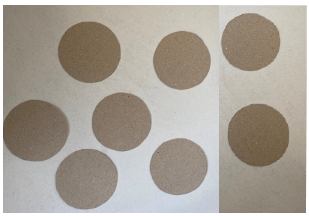

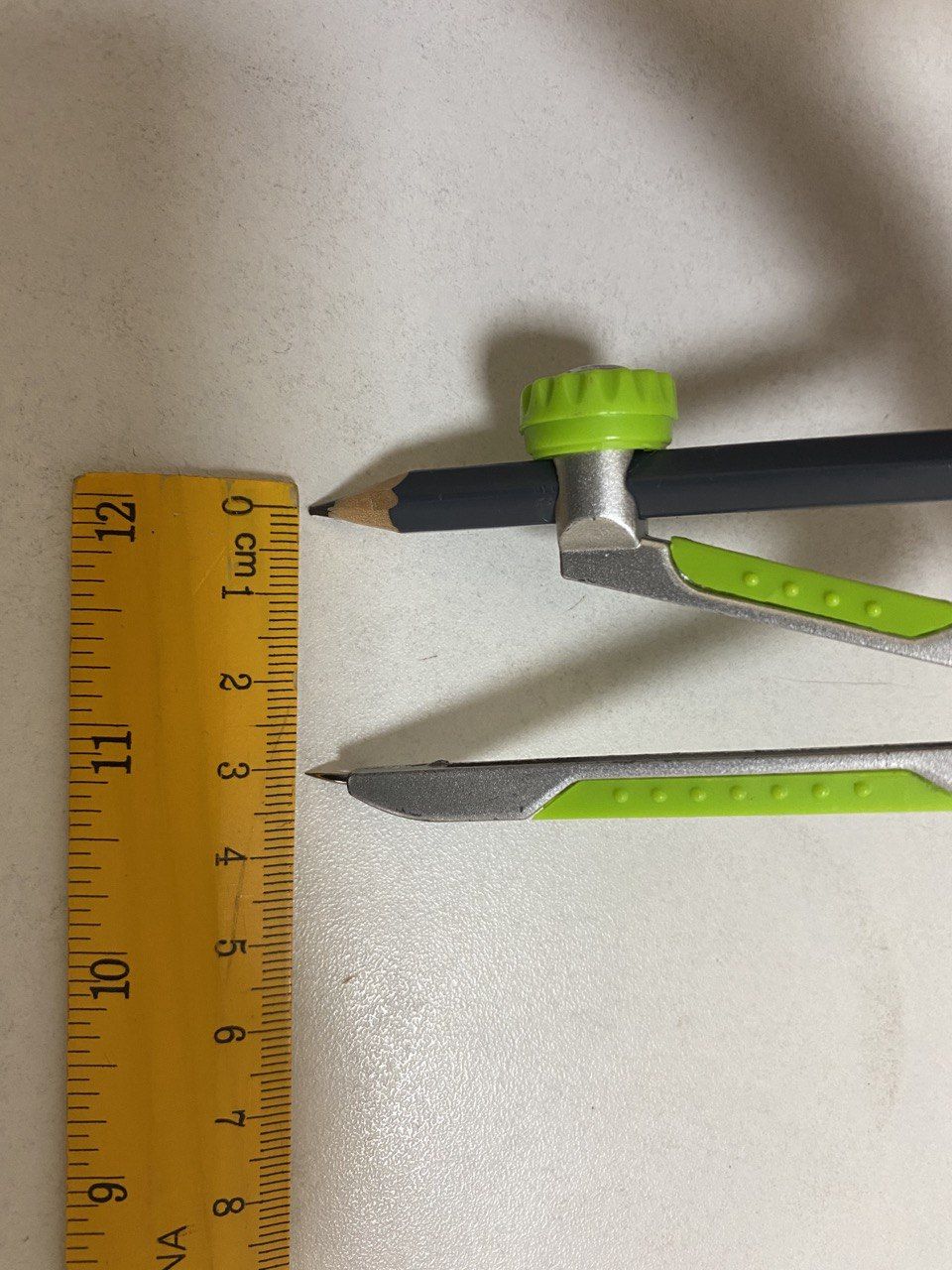

Ақ картон парағын алыңыз. Циркульдің көмегімен оған радиусы 3,1 см 8 шеңбер сызыңыз.Шеңберлерді қиып алыңыз.

Картон парағында төменде көрсетілген өлшемдерге сәйкес тіктөртбұрыш сызыңыз. Картонның ені 0,5 см төртбұрышты бөліктерін кесіңіз, әр цилиндрге 8 дана.

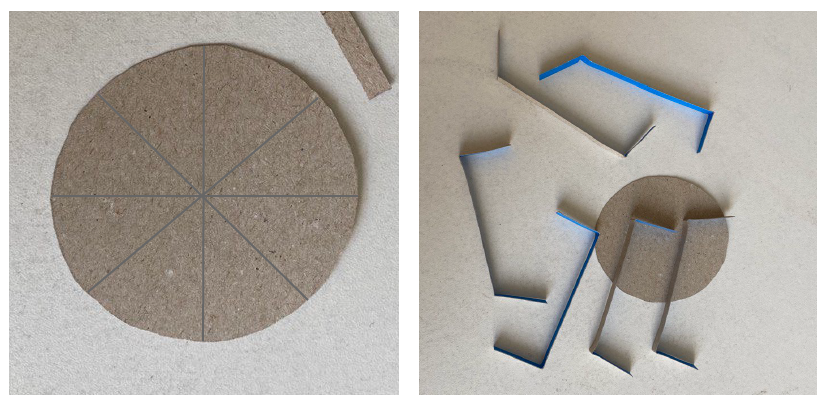

Төменде көрсетілгендей шеңберлердің ішкі жағына 4 орталық сызық сызыңыз. Кесілген картон бөліктерін бүктеу сызықтары бойымен тікбұрышты пішінге бүктеңіз.

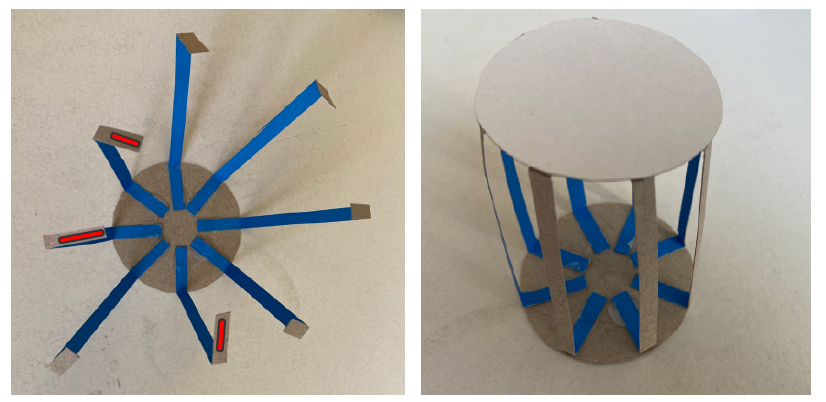

Картон бөліктерінің бүктелген ұштарын шеңбердің орталық сызықтарына жабыстырыңыз.

Назар аударыңыз!!! Желімді цилиндрдің шетіне жақын жақпаңыз, өйткені желім қалдықтары цилиндрдің пластик қаптар ішіндегі қозғалысына кедергі келтіруі мүмкін. Желімді қолдану аймақтары қызыл түспен суретте көрсетілген.

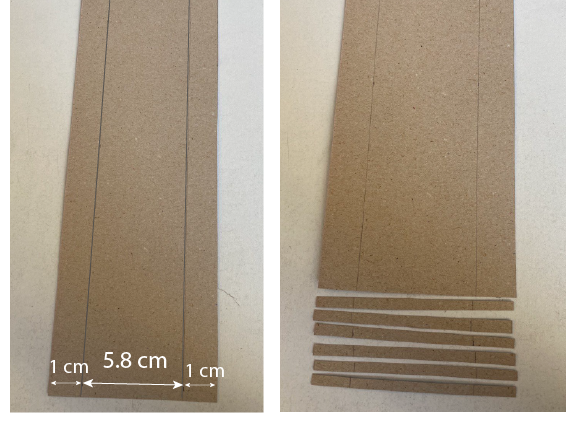

Картон парақтарында (кез келген түсті) картонның бүкіл ұзындығы үшін ені 5,8 см 4 тіктөртбұрышты сызыңыз. Цилиндрдің сыртына арналған бөліктерді кесіңіз.

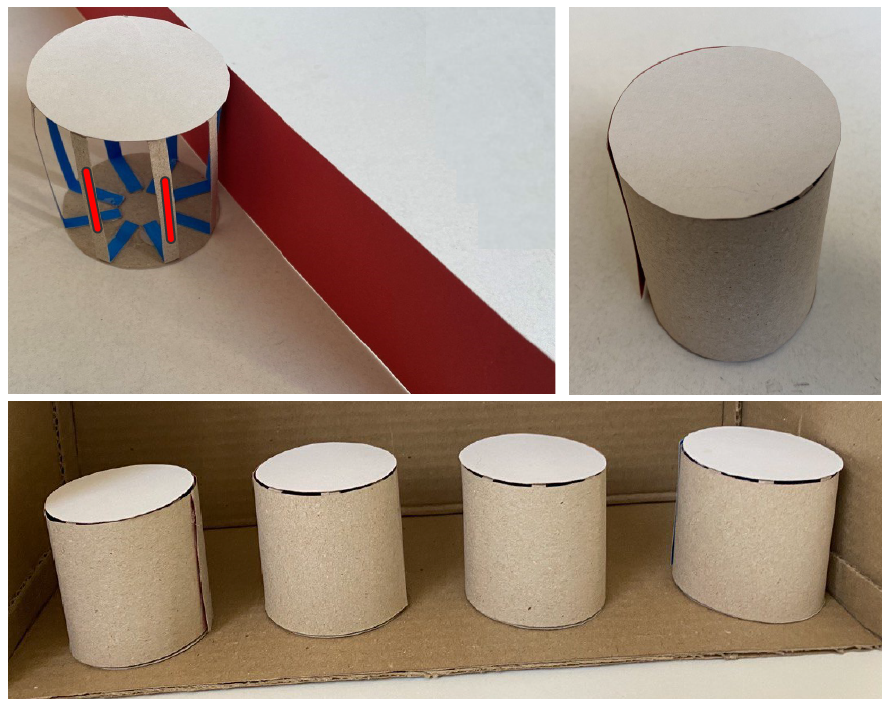

Цилиндрдің сыртқы бөлігін орталық бөлігіндегі картонның әрбір бөлігіне желіммен жабыстырыңыз (қызыл түс желімделетін аумақты көрсетеді).

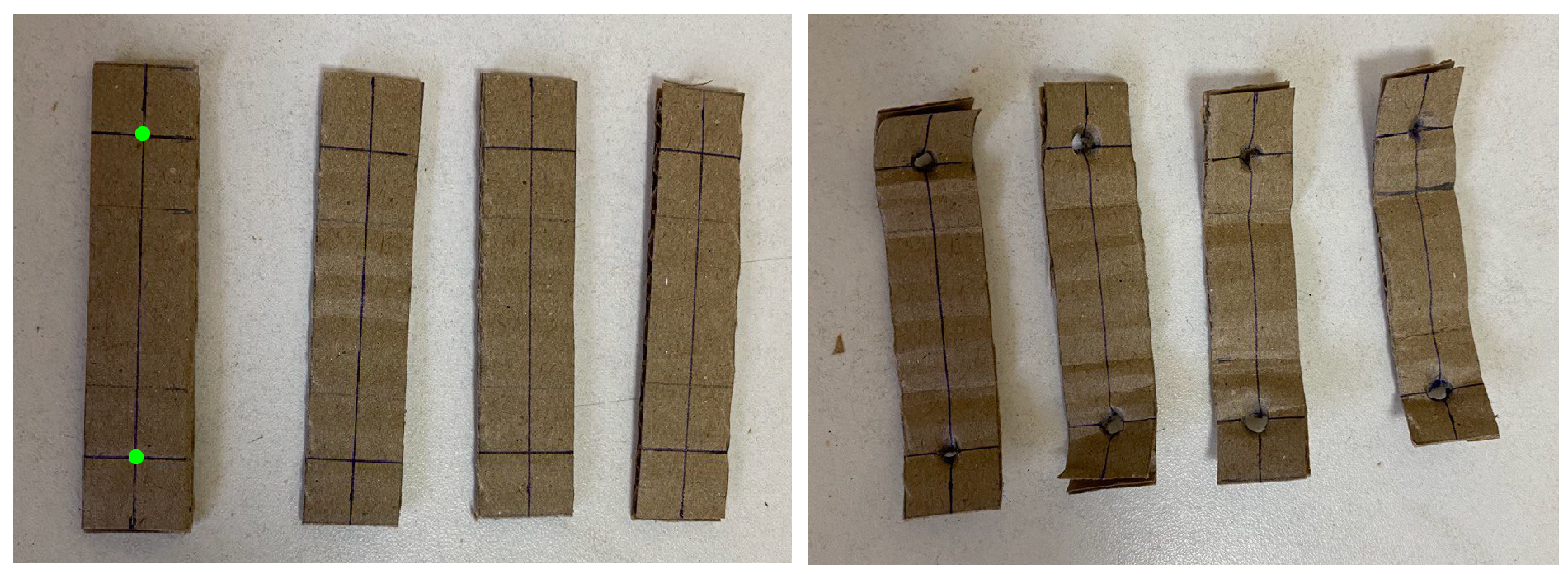

1. Өлшемдері 1,5 см х 5,5 см болатын 4 дана картонды кесіңіз.

2. Жоғарыдан және төменнен 1,5 см артқа шегініп, сызық сызыңыз

3. Еннің ортасы арқылы сызық сызыңыз

4. Картон кесіндісінің жоғарғы және төменгі жағында орналасқан кесіндінің ортасына перпендикуляр сызыңыз.

Картон кесектерінің үстіңгі және астыңғы жағындағы сызықтың қиылысында қаламмен тесіктер жасаңыз (ағаш шашлыққа арналған тесік).

• Өлшемі 4 см болатын 4 кесек ағаш шашлықты кесіңіз.

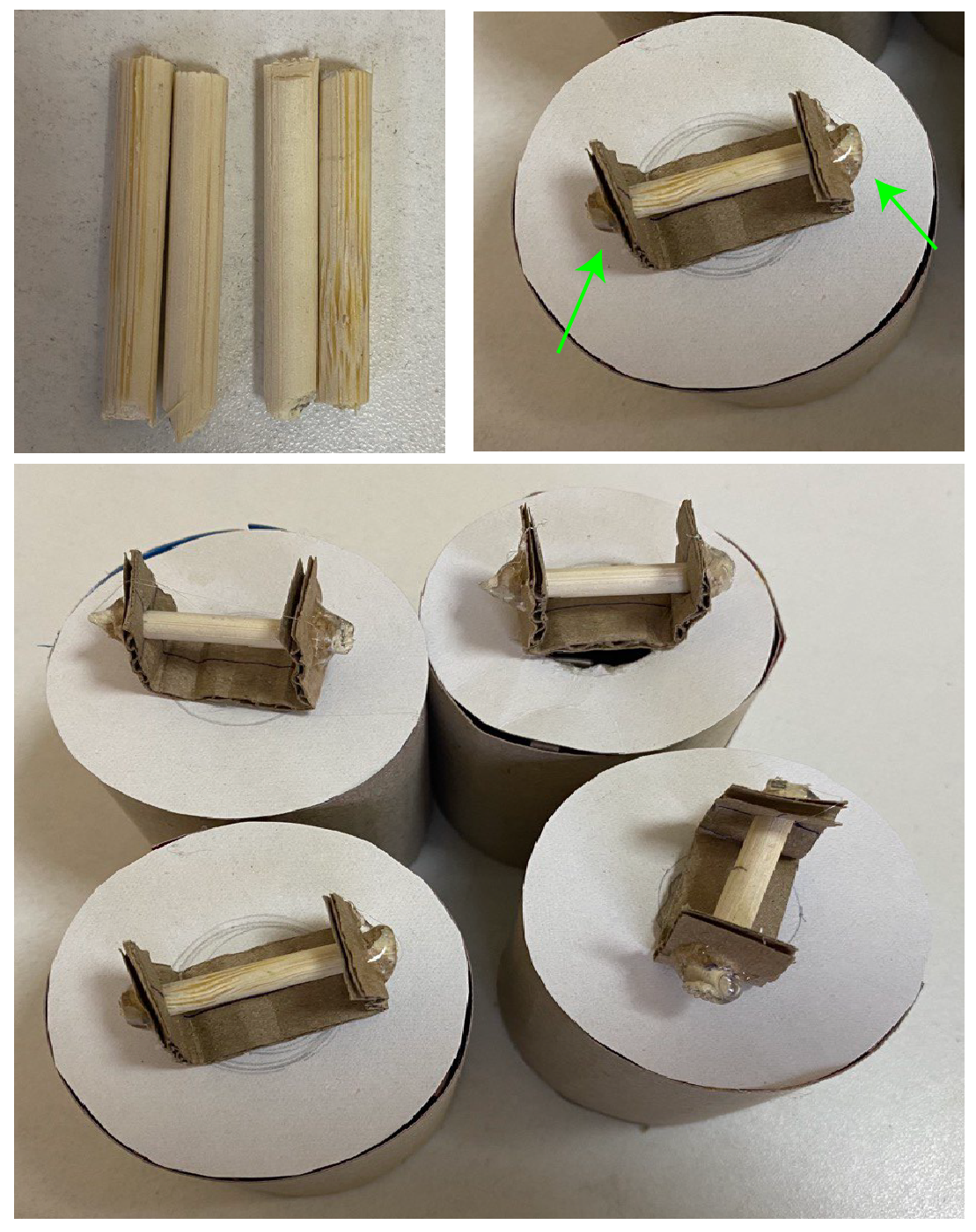

• Шашлыктардың ұштарын бөліктердің тесіктеріне салыңыз және бөліктің сыртқы бөліктеріне термопластикалық желім жағу арқылы бекітіңіз (желімді қолдану аймағы жасыл көрсеткі арқылы көрсетілген). !!! Бөлшектің ішкі жағына желім қолданбаңыз, себебі бұл қозғалтқыштың біркелкі жұмысына кедергі келтіруі мүмкін.
• Бөлшектерді цилиндрлердің түбінің ортасына жабыстырыңыз.

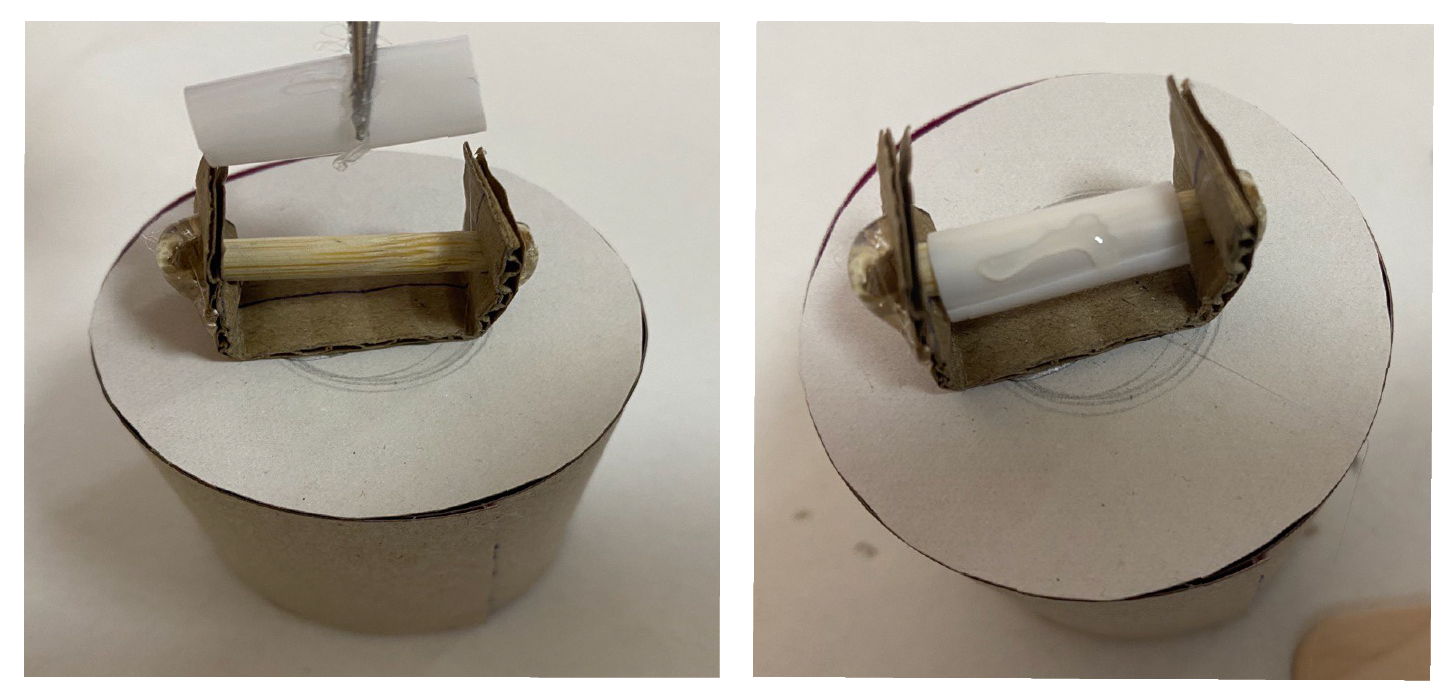

• Шырын түтігінің бір бөлігін кесіңіз. Түтік бөлігінің ені бойынша кесу жасаңыз.
• Бөлшектің ағаш шанағына сабанның бір бөлігін салыңыз (ораңыз).
• Жиектерді термопластикалық желіммен бекітіңіз (ортасына жағыңыз).

• Балмұздақ таяқшасынан 2 бөлікті кесіңіз (өлшемдері үшін төмендегі суреттерді қараңыз).
• Оларды біріктіріп, бөліктің ортасына 90^о бұрышпен түтікке жабыстырыңыз.

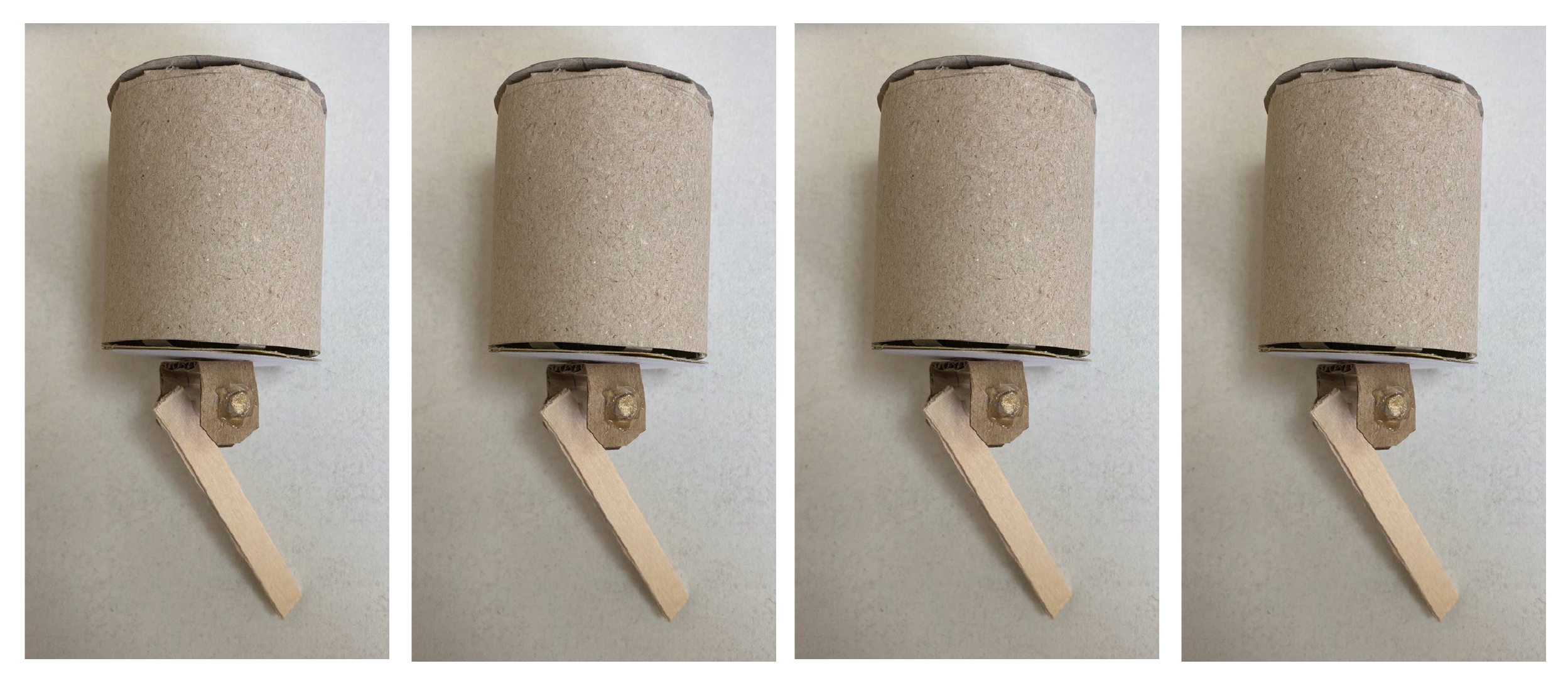

Таяқтарды цилиндрлердің қалған бөлігіне бірдей етіп жабыстырыңыз
